進口電動調節閥


成立2012年，專注于閥門定制生產批發，服務案例不計其數，
客戶至上、誠意為先，用技術和實力說話。























進口調節閥







    •








產品信息




  • 產品名稱： 進口電動軸流式調節閥
    •

  • 產品型號： EC10
    •

  • 產品壓力： 1.6MPA~42MPA
    •

  • 產品材質： WCB  A105 304  316
    •

  • 產品口徑： DN15~DN500
    •

  • 產品溫度： -40~200℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •










美國米勒進口電動軸流式調節閥在閥體中腔設計與管道同軸的流線型錐面體，流體經過時，將分散繞過該錐面體，形成同心同流束，通過閥體內的環形流道，較后經套筒節流進人下游管道。
其閥芯在套筒中與沿同軸的方向運動來調節流量。軸流式調節閥流道的特點，使其閥內腔受力均勻，控制了受力不均引起的振動。從介質流向來講，軸流式電動調壓閥流道為S型的閥門，其介質流向可以選擇，通常是單座閥是低進高出，雙座閥高進低出，進口和出口方向是根據閥內件不可調換。
軸流式調節閥的介質流向是單一的，進口和出口方向是不能調換。軸流式調節閥采用了軟、硬兩道密封。其泄漏量可達V-VI級。閥芯上開有壓力平衡孔，套筒上均布許多節流小孔，與常規套筒閥和低噪音閥閥內件結構相似。
進口電動軸流式調節閥參數
執標標準
IEC 60534
公稱壓力
Class300 ～ CLass900 （ 5MPa - 15MPa）
公稱尺寸
DN50-DN800(NPS 2〞 ～ NPS 32〞)
連接方式
法蘭  ASME B16.5  RF，RTJ
設計溫度
-29℃ ～ 60℃ ； -46℃ ～ 60℃
泄漏等級標準
IEC 60534
結構長度標準
API 6D
調節閥計算標準
ISA 75.01, ISA 75.05, ISA 75.11, ISA 75.17
強度計算
EN 12516 , ASME B16.34
基本誤差
±1%
回差
±1%
死區
±1%
額定行程偏差
±1%
防爆/防護等級
不低于ExdIIBT4, IP65（取決于執行機構的選擇）
儀表安全標準
IEC 61508 , IEC 61511
執行器連接標準
ISO 5210
主要材料
主閥殼體      鑄鋼 A216 WCB、A352 LCC
內部原件      不銹鋼, 鋼， 銅
密封材料      增強聚四氟乙烯、合成橡膠

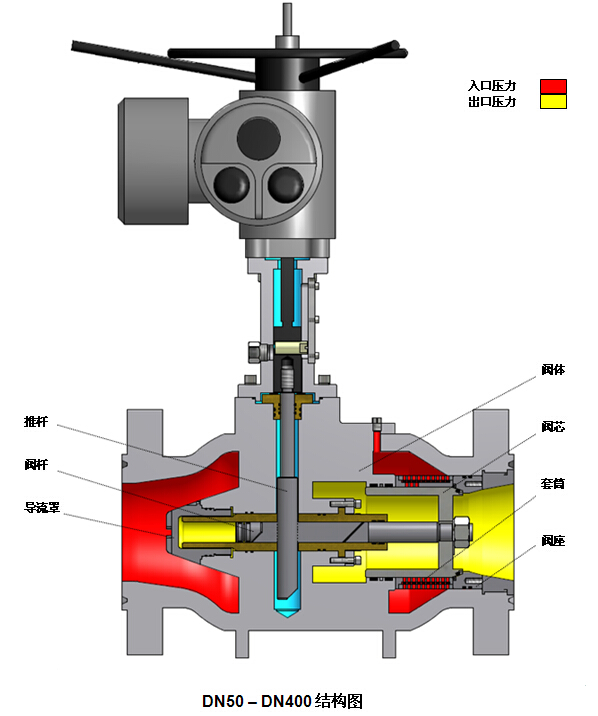

進口電動軸流式調節閥結構圖
進口電動軸流式調節閥連接尺寸
進口電動軸流式調節閥外形尺寸圖

口徑
DN
壓力等級
法蘭型號
L
mm
L1
mm
L2
mm
d1
mm
d2
mm
環槽
R
h
mm
連接螺栓
規格
數量
DN50 /2”
Class300RF
216
2
20.7
127
165

390
M16
8
Class600 RF
292
7
25.4
127
165

39o
M16
8
Class900RTJ
371
6.35
38.1
165.1
215
24
390
M24
8
DN80/ 3"
Class300RF
283
2
27
168.3
210

410
M20
8
Class600RF
356
7
31.8
168.3
210

410
M20
8
Class900RTJ
384
7.92
38.1
190.5
240
31
410
M24
8
DN100/4"
Class300RF
305
2
30.2
200
255

470
M20
8
Class600RF
432
7
38.1
215.9
275

470
M24
8
Class900 RTJ
460
7.92
44.5
235
290
37
470
M30
8
DN100/5"
class300 RF
403
2
35
269.9
320

660
M20
12
Class600RF
559
7
47.7
292.1
355

660
M27
12
Class900RTJ
613
7.92
55.6
317.5
380
45
660
M30
12
DN200 / 8"
Class300 RF
419
2
39.7
330.2
380

750
M24
12
Class600 RF
660
7
55.6
349.2
420

750
M30
12
Class900 RTJ
740
7.92
63.5
393.7
470
49
750
M36*3
12
DN250 / 10"
Class300RF
457
2
46.1
387.4
445
-
875
M27
16
Class600 RF
787
7
63.5
431.8
510

875
M33
16
Class900RTJ
841
7.92
69.9
469.9
545
53
875
M36*3
16
DN300/12"
Class300 RF
502
2
49.3
450.8
520

970
M30
16
Class600 RF

7
66.7
489
560

970
M33
20
Class900 RTJ
968
7.92
79.4
533.4
610
57
970
M36*3
20
DN350 /14"
Class300RF
762
2
52.4
514.4
585

1024
M30
20
Class60oRF
88g
7
69.9
527
605

1024
M36*3
20
class900 RTJ
1038
11.13
85.8
558.8
640
62
1024
M39*3
20
DN400 /16"
Class300 RF
838
2
55.6
571.5
650

1130
M33
20
Class600 RF
991
7
76.2
603.2
685

1130
M39*3
20
class900RTJ
1140
11.13
88.9
616
705
66
1130
M42*3
20
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA
Miller VALVE GATE
INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口電動調節閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的進口電動調節閥產品，涵蓋了廣泛的應用場景和行業
