串聯疏水閥：弊大于利

作者：中鼎閥門 時間：2024-12-08 05:11:34 閱讀：

串聯疏水閥是一種工業用閥門，主要用于各種蒸汽設備和管道系統中的疏水排除及排污功能。在蒸汽設備中，水蒸氣會生成并積聚在設備內部，使用串聯疏水閥可以使這些水蒸氣及時排除，以保證設備的正常運行。

串聯疏水閥的工作原理是：當設備內的水蒸氣液位升高到一定程度時，接在設備上的串聯疏水閥會自動開啟，將積聚在設備中的水蒸氣排除出來，保證了設備內部的正常排水。

串聯疏水閥的優點包括：排水可靠、防止水錘、操作簡單、耐腐蝕等。它的結構比較簡單，通用性強，可以用于各種不同的管道系統和蒸汽設備中，如鍋爐、換熱器、蒸發器、干燥機等。由于串聯疏水閥對設備的正常運行起著至關重要的作用，因此在工業生產中得到廣泛應用。

通常情況下，雙重疏水閥被視為臨時安裝的一種解決方案，其中一個“主疏水閥”安裝在凝結水管線上，但如果許多疏水閥在更遠的上游失效，則可能會導致問題。在某些情況下，人們可能會在另一個疏水閥的下游安裝第二個疏水閥作為備份，但這樣做并不可取。

雖然串聯安裝兩個疏水閥似乎是一種可靠的安全措施，但實際上卻可能導致疏水閥堵塞，從而導致設備積水，類似于疏水閥完全堵塞的情況。

在某些特殊情況下，為了備份或者減少蒸汽云，串聯設置兩個疏水閥可能看起來很有用。但是，如果深入了解蒸汽疏水閥的工作原理，就會發現不推薦串聯設置兩個疏水閥。

因為疏水閥只有在蒸汽壓力與凝結水沖擊力之間存在足夠大的壓力差時才能正常排放水位，而在串聯兩個疏水閥時，由于相鄰兩個疏水閥之間的壓差減小，可能會影響其正常工作。因此，應該根據具體情況選擇適當的疏水閥數量，并確保其能夠正常工作。

原因 1旨在停止實時或閃蒸流

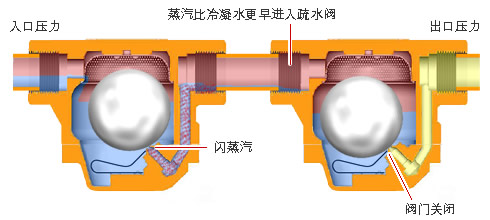

如果疏水閥發生故障，它將會泄漏新鮮蒸汽。如果疏水閥正常工作，那么一部分排出的冷凝水由于壓差會閃蒸成為蒸汽。在雙重疏水閥串聯設置時，無論是新鮮蒸汽還是閃蒸蒸汽都會從第一個疏水閥中排出，產生多種影響：

首先，因為遇到蒸汽的第二個疏水閥和管道直徑的限制，系統背壓會增加。第二個疏水閥會因為蒸汽的存在而關閉，從而中斷流動（即蒸汽鎖現象）。

其次，由于第二個疏水閥被關閉，設備內部會產生內澇和水錘等負面影響。

因此，在選擇和設計疏水閥時，需要考慮這些風險，并確保能夠選擇合適的疏水閥數量，并將它們安裝在適當的位置上，以確保系統的正常運行。同時，在維護和保養疏水閥時，也需要及時檢查其工作狀態，及時更換發生故障的疏水閥，以確保設備和系統的安全運行。

原因 #2：壓差和疏水閥尺寸

當選擇單個疏水閥時，可以利用入口和出口之間的全壓差來選擇該疏水閥的尺寸。但在使用雙重疏水閥時，由于壓力差需要在兩個疏水捕集器之間分配，因此可能需要使用兩個較大的疏水捕集器取代一個較小的疏水捕集器。

但是，使用第二個疏水閥會導致新鮮或閃蒸的蒸汽關閉，從而阻礙連續流動并導致內澇。此外，如果回流管路的背壓較高，則有可能需要調整其中一個疏水閥的尺寸較大，以避免出現“失速”情況。

由于可用壓差需要分配給兩個疏水閥，如果流量沒有足夠大來克服出口壓力，則冷凝水就會聚集在第一個疏水閥的入口處。因此，為了滿足尺寸的要求，第一個和第二個疏水閥都需要超額量設計。

除了尺寸問題，還應該注意到由于兩個疏水閥的操作周期時間可能存在差異，因此使用雙重疏水閥也可能引起問題。因此，在設計和選擇疏水閥時需要具體情況具體分析，綜合考慮多種因素。

解決與冷凝水排放相關的問題

總之，無論是汽鎖還是二次疏水閥排放不同步，雙疏水閥都會導致水錘或其他嚴重問題，應該避免。

作為基本原則，如果擔心疏水閥故障，除了手頭有備用疏水閥外，還應始終在蒸汽疏水閥的入口和出口側安裝截止閥，以便快速輕松地更換。通常，還可以安裝用于排水的旁通閥。此外，如果需要為關鍵過程提供備份，那么一種解決方案是并行安裝疏水閥以備切換時使用。如果冷凝水排放產生的蒸汽云是一個問題，那么設置一個閃蒸汽容器來收集并可能再利用閃蒸汽將有助于減少可見的蒸汽云，此外還有助于提高系統效率。
