什么是氣缸？

作者：中鼎閥門 時間：2024-12-08 18:10:42 閱讀：

氣缸是一種機械裝置，通常是一個圓筒形的金屬或塑料結構，用于容納活塞。氣缸在工程、制造和機械系統中廣泛應用，其主要功能是將氣體或液體壓縮、膨脹或執行機械運動。氣缸通過將壓力傳遞到活塞上來產生線性運動或推動其他機械部件。

氣缸的基本構造包括以下主要組成部分：

1. 筒體（Cylinder Barrel）： 筒體是一個圓筒形的外殼，通常由金屬（如鋁合金、鋼鐵）或塑料制成。筒體的內部空間用于容納活塞和工作介質。

2. 活塞（Piston）： 活塞是一個緊密貼合在氣缸內壁的圓筒形零件，它可以在氣缸內來回滑動。活塞的運動可以由壓縮空氣、液體或其他工作介質的壓力來驅動。

3. 活塞桿（Piston Rod）： 活塞桿是連接活塞和外部機械裝置的桿狀結構。它承載了活塞上的力，并將這些力傳遞給外部系統。

4. 端蓋（End Caps）： 端蓋是安裝在氣缸的兩端，密封氣缸并固定活塞的組件。它通常具有連接氣缸到其他系統的接口。

5. 密封件（Seals）： 氣缸中使用各種密封件，如O形圈和密封墊，以確保氣缸在工作時保持密封，防止工作介質泄漏。

氣缸類型

氣缸根據其工作原理、應用場景和構造方式的不同，可以分為多種不同類型。以下是一些常見的氣缸類型：

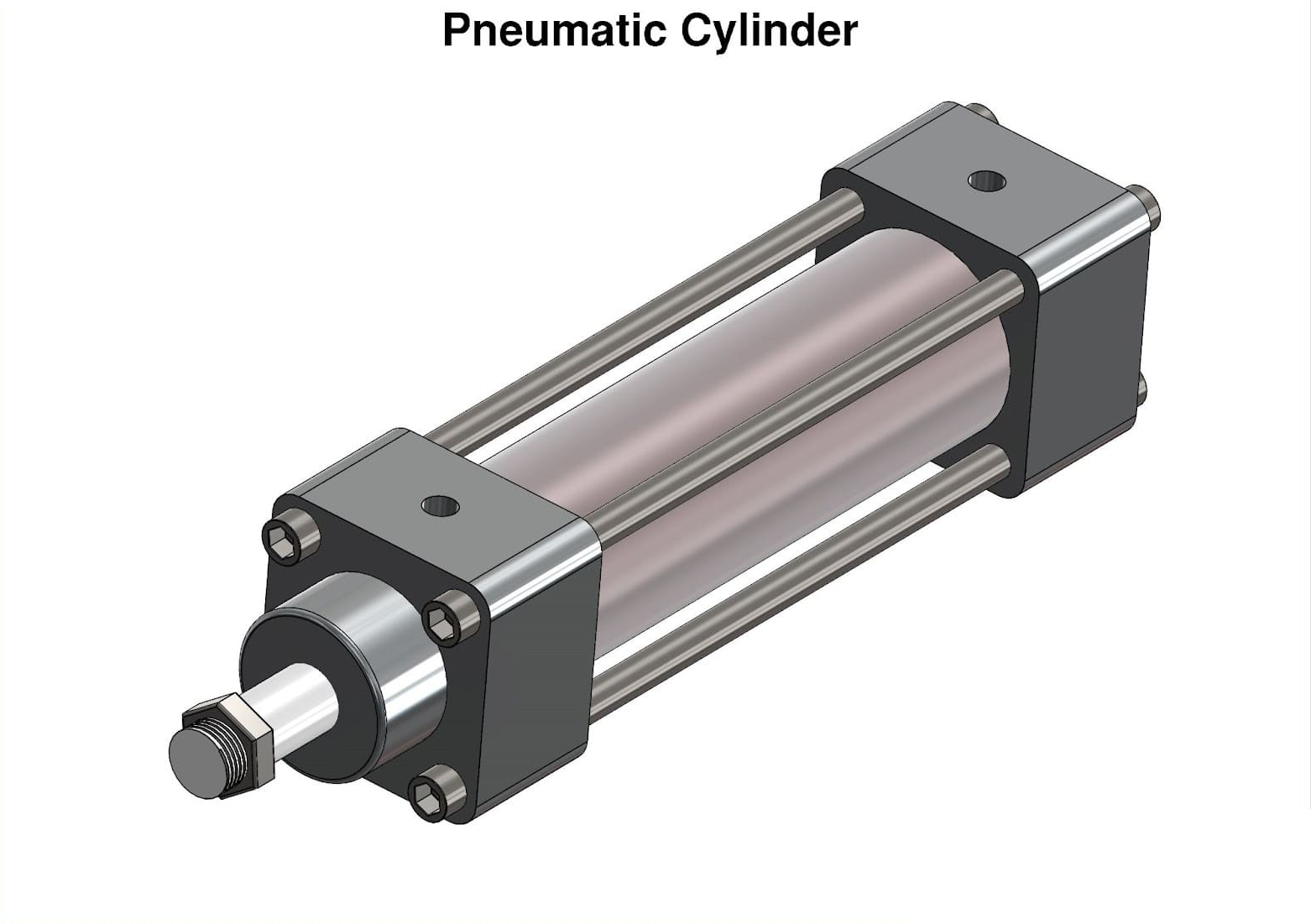

1. 氣動氣缸（Pneumatic Cylinder）： 使用壓縮空氣作為工作介質的氣缸。它廣泛用于自動化系統中，例如在制造業中控制機械臂的動作。

2. 液壓氣缸（Hydraulic Cylinder）： 使用液體（通常是液壓油）作為工作介質的氣缸。液壓氣缸常見于液壓系統，如工程機械、船舶和飛機的液壓系統中。

3. 活塞桿氣缸（Single-Acting Cylinder）： 只有一個工作方向，通常由彈簧或其他外力返回。壓力作用在活塞上，推動活塞桿運動，反向移動則由外部力或重力完成。

4. 雙作用氣缸（Double-Acting Cylinder）： 壓力可在氣缸的兩個工作方向上產生推動力。液體或氣體的壓力可使活塞在兩個方向上運動，提供雙向的工作能力。

5. 回轉氣缸（Rotary Cylinder）： 用于提供旋轉運動而不是線性運動的氣缸。它們可以是氣動或液壓的，并通常用于需要旋轉的自動化應用中。

6. 沖壓氣缸（Impact Cylinder）： 其特點是具有一定的沖擊力，通常用于需要快速撞擊或推動的應用，如沖壓機械。

7. 步進氣缸（Stepper Cylinder）： 通過在氣缸內部引入單一的壓力脈沖來推動活塞，從而實現精確的步進運動。

8. 柔性氣缸（Flexible Cylinder）： 具有柔性壁的氣缸，可以適應曲線或不規則表面，常用于一些特殊的應用場景。

9. 旋轉氣缸（Linear Rotary Cylinder）： 能夠同時提供線性和旋轉運動的氣缸，適用于需要復雜運動軌跡的應用。

這些類型只是氣缸的一小部分，實際上還有很多其他特殊設計和應用的氣缸。選擇合適的氣缸類型取決于具體的應用需求和系統要求。
