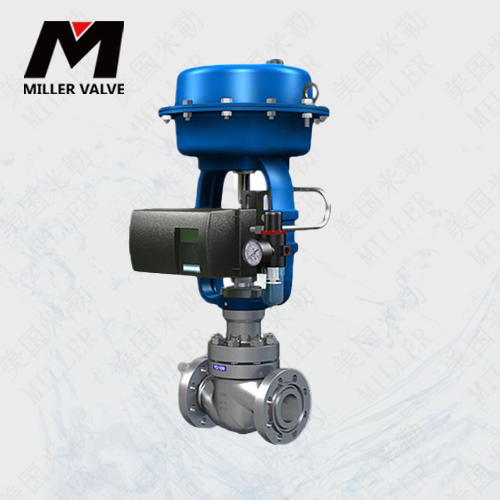

氣動調節閥的保位器結構解析


作者：中鼎閥門  時間：2024-12-09 16:26:51  閱讀：



氣動調節閥的保位器（Positioner）是一種用于確保氣動執行器精確到位的裝置，其結構通常包括以下幾個主要部分：
  1. 位置傳感器： 位置傳感器是保位器的核心組件之一，用于檢測氣動執行器的實際位置。常見的位置傳感器包括電位器、霍爾效應傳感器等，通過監測執行器位置的變化，向控制系統反饋實際位置信息。
  2. 電氣控制單元： 電氣控制單元接收來自位置傳感器的位置信號，并與設定值進行比較，計算出偏差，并將調節信號發送到氣動執行器，使其調整位置，以使實際位置與設定值一致。
  3. 氣動執行器連接接口： 保位器通常與氣動執行器相連，通過控制氣源的流量，驅動執行器的移動，實現位置調節。
  4. 調節閥和閥門： 調節閥用于控制氣源的進出，調節執行器的速度和力度，以使執行器移動到正確的位置。閥門用于調節氣源的流量，實現位置調節和控制。
  5. 電氣接口（可選）： 一些保位器可能配備了電氣接口，用于接收外部的電氣控制信號，實現遠程控制和自動化控制。
綜上所述，氣動調節閥的保位器結構復雜，包括了多個關鍵部件，它們協同工作，通過監測執行器位置、與設定值比較、調節氣源流量等方式，確保氣動執行器精確到位，從而實現對閥門位置的準確控制和調節。
