進口止回閥在水管中的作用

作者：中鼎閥門 時間：2024-12-06 15:13:25 閱讀：

什么是止回閥？

止回閥是一種流體控制裝置，可將管道系統中的介質流向一個方向。這種廣泛定義的止回閥功能在各個行業中扮演著不同的角色。止回閥也稱為止回閥、單向閥或回流防止器，止回閥可防止流動介質向上游回流。

止回閥的應用

止回閥的一些應用如下：

上游設備保護

回流很容易損壞儀表、壓縮機、過濾器、泵和其他為單向流動而設計的設備。水錘是另一種潛在的危險現象。止回閥有助于減少水錘的影響，尤其是當閥門配備末級阻尼器時。


防止介質污染或混合

通過防止逆流，止回閥可防止兩個容器之間的不同介質混合。例如，在水處理廠中，止回閥可防止處理過的水流回未經處理的水庫。


防止排水

當介質從吸入容器泵送到排放容器時，當泵停止時很可能發生逆流。止回閥用于防止這種情況。常用的閥門類型是底閥。

止回閥如何工作？

止回閥包括兩個端口 - 一個入口和一個出口 - 以及一個關閉/關閉機構。止回閥與其他類型的閥門（如球閥和蝶閥）的區別在于，止回閥的獨特之處在于，與需要某種形式的驅動來操作的閥門不同，止回閥是自動操作的。單向閥自動運行，依靠壓差進行控制。在默認位置，止回閥關閉。當介質從入口流入時，其壓力會打開關閉機構。當流入壓力因流量被切斷而低于流出壓力時，或出口側壓力因任何原因而變大時，關閉機構立即關閉閥門。

止回閥中的關閉機構通常由加載彈簧、配重或重力保持在適當位置。為了使閥門打開，介質必須克服彈簧或關閉機構的力。

止回閥不能僅根據壓差運行。如果是這樣的話，涓涓細流就足以打開閥門。因此，打開止回閥需要特定的最小壓力。這被稱為開啟壓力。止回閥的開啟壓力是打開止回閥所需的指定最小入口壓力，剛好足以允許可檢測的流量。

旋啟式止回閥

止回閥的種類

各種類型的止回閥根據設計、操作方式、閥門材料和尺寸等不同特性進行分類，其中最流行的止回閥分類特性是設計/制造。以下是常用的止回閥類型。

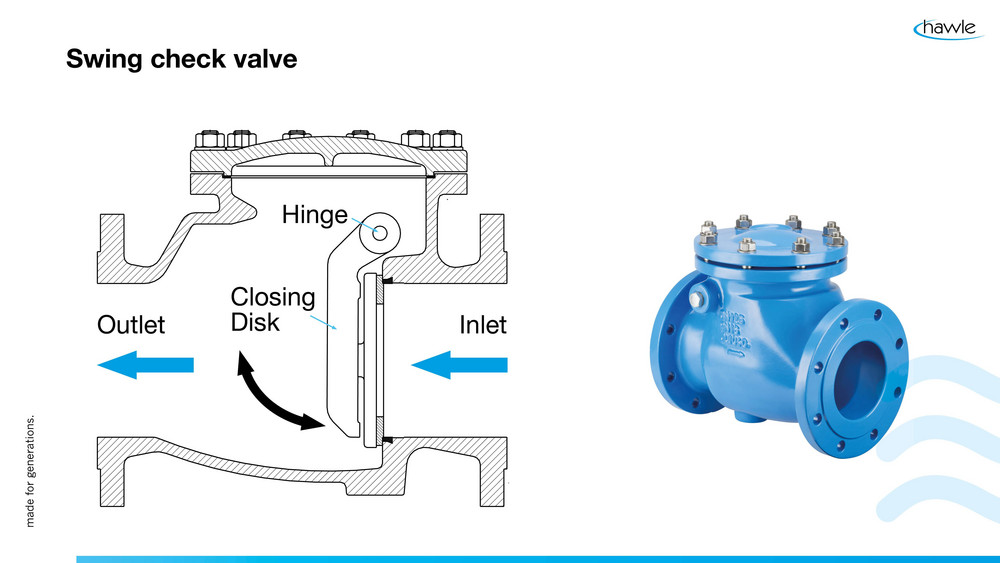

旋啟式止回閥

旋啟式止回閥由一個在一個邊緣鉸接在閥體上的圓盤制成。當流體以足夠的壓力流入閥門時，它會強制打開閥瓣，允許流動。當有逆流或流入壓力不再足夠時，閥板會關閉。這些閥門適合作為水止回閥，廣泛用于配水系統。


傾斜盤式止回閥

這些閥門采用雙偏心盤制成，通常設計安裝在兩個法蘭之間。它們適用于大直徑流量，需要相對較高的壓力才能打開。傾斜盤式止回閥不適合作為廢水止回閥，因?yàn)樗樾紩?huì)卡在閥門的流路部分。

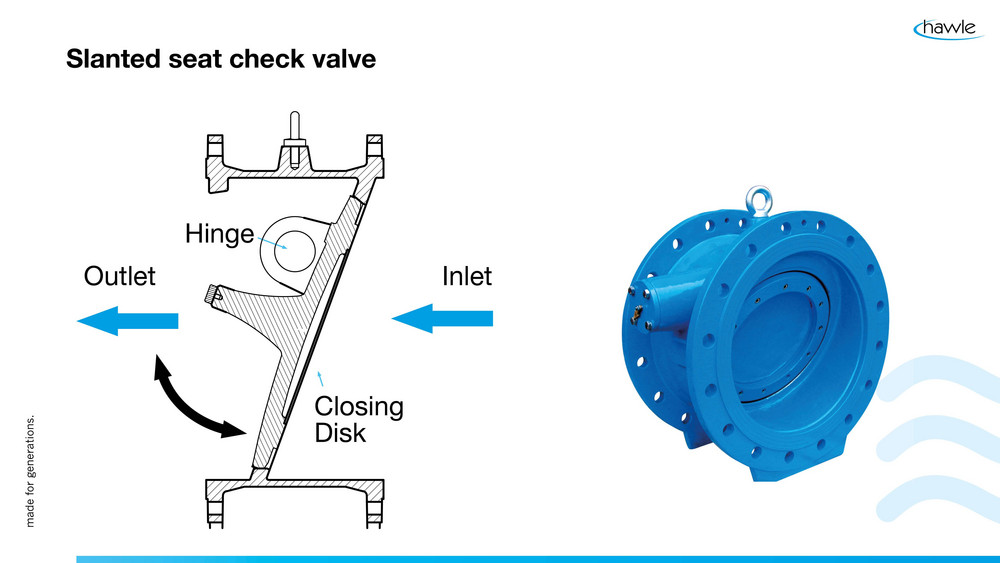

斜座止回閥

球式止回閥

球式止回閥以球作為關閉機構。流入壓力將球從其座上提起并進入專用腔室。當流入壓力下降時，球返回其閥座，關閉流動并防止逆流。球形止回閥將作為污水止回閥表現出色，因?yàn)殛P(guān)閉機構不會干擾打開位置的流量。


底閥

底閥通常用于抽水管線中，以防止在泵停止時排水。它們安裝在泵的吸入管路中，通常帶有一個濾網，可以過濾掉油箱中的碎屑。此功能使底閥成為泵應用的合適止回閥。由于這種閥門類型是靠重力工作的，因此安裝在管道中必須垂直。

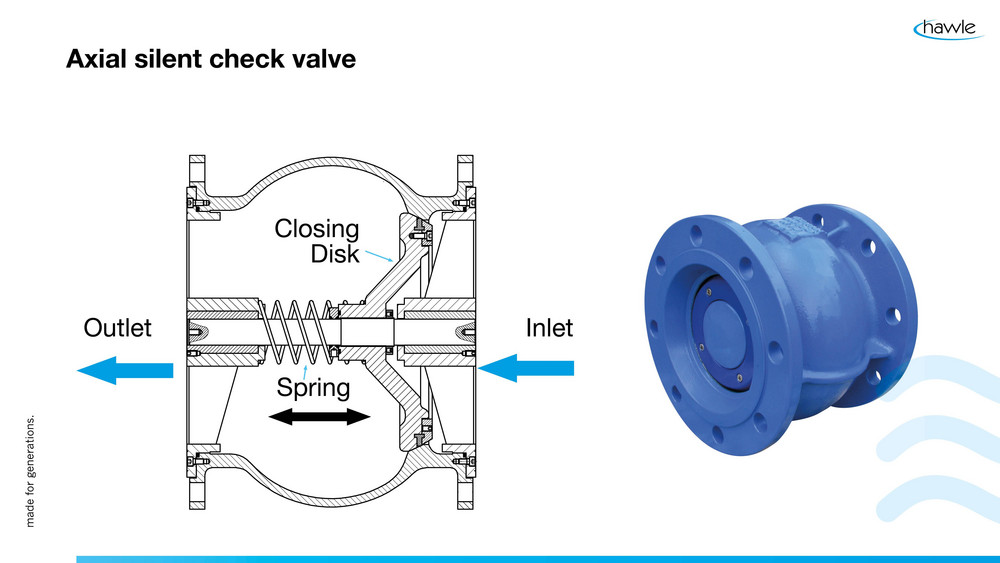

軸向靜音止回閥

這些閥門在彈簧的幫助下關閉。軸向靜音止回閥是快速關閉閥，可防止泵在發生回流時反向旋轉，因?yàn)檫@會損壞泵。

球式止回閥

止回閥選擇標準

止回閥對于保持管道系統設備的安全至關重要。它們實用、易于安裝、具有成本效益，可用于各種應用和工作條件。但是，如果為應用選擇了錯誤的止回閥，所有這些好處都將無法使用。適當?shù)倪x擇對于節省成本也很重要。在選擇止回閥之前必須考慮以下因素。


• 應用：
  止回閥可用作廢水止回閥或污水止回閥、化學止回閥或水止回閥等應用。應用決定了所選閥門的設計和操作模式。例如，球閥適用于廢水處理，因?yàn)樗鼈儾粫?huì)干擾流量。然而，由于關閉速度慢，它們?cè)诨瘜W(xué)混合應用中表現不佳。


• 開啟壓力或最低工作壓力：
  必須安裝尺寸合適且開啟壓力適當?shù)闹够亻y。如果閥門的開啟壓力過大，流動的介質可能無法將其打開。另一方面，如果開啟壓力不足，止回閥將不起作用。


• 尺寸：
  閥門有多種尺寸可供選擇。當然，選擇的止回閥的尺寸必須適合管道和其他相關設備的尺寸。

•


軸向靜音止回閥

• 方向：
  止回閥設計為垂直或水平安裝，不能安裝在預定方向以外的方向。在選擇閥門之前，請注意您的管道系統所需的安裝。


• 材料：
  止回閥材料，包括閥體和閥座，必須與流動介質兼容。止回閥可以由球墨鑄鐵、不銹鋼、黃銅、聚丙烯、聚氯乙烯等制成，材料的兼容性至關重要。Hawle 的止回閥由球墨鑄鐵制成，并帶有 GSK 認證的高品質環氧樹脂涂層，可提供耐腐蝕性。


• 操作條件（溫度、壓力、濕度等）：
  不同的止回閥構造和材料針對不同的操作壓力、溫度和流速水平而設計。仔細考慮這些因素對于選擇正確的閥門類型至關重要。


• 成本：
  在選擇止回閥之前，必須考慮初始購買、組裝、維護和運行成本。成本通常是一個重要的考慮因素，僅次于質量和功能。但是請注意，低購買成本可能會帶來高昂的運行/維護成本。此外，一個廉價的止回閥未能履行其職責可能會導致泵站出現嚴重問題。
  一些止回閥可能需要昂貴的管道改造，從而提高組裝成本。關于維護成本，閥門越復雜，其維護和維修成本就越高。一些復雜的解決方案需要供應商的專業協助。
