進口?閘閥的用途及種類和結構
作者：中鼎閥門 時間：2024-12-06 21:00:15 閱讀：
進口閘閥的用途及種類和結構
2.1.1進口閘閥
啟閉件(閘板)由閥桿帶動,沿閥座(密封面)做直線升降運動的閥門,稱為閘閥。
(1)進口閘閥的用途
閘閥是截斷閥類的一種,用來接通或截斷管路中的介質。閘閥使用范圍較寬,目前國內生產的常用閘閥性能參數范圍是:公稱壓力PN1~760;公稱尺寸DN15~1800;工作溫度t≤610℃
(2)進口閘閥的種類

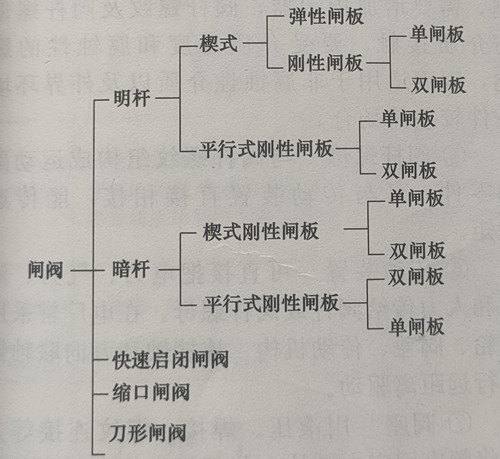

根據結構形式,閘閥可分成以下類型:
(3)進口閘閥的結構

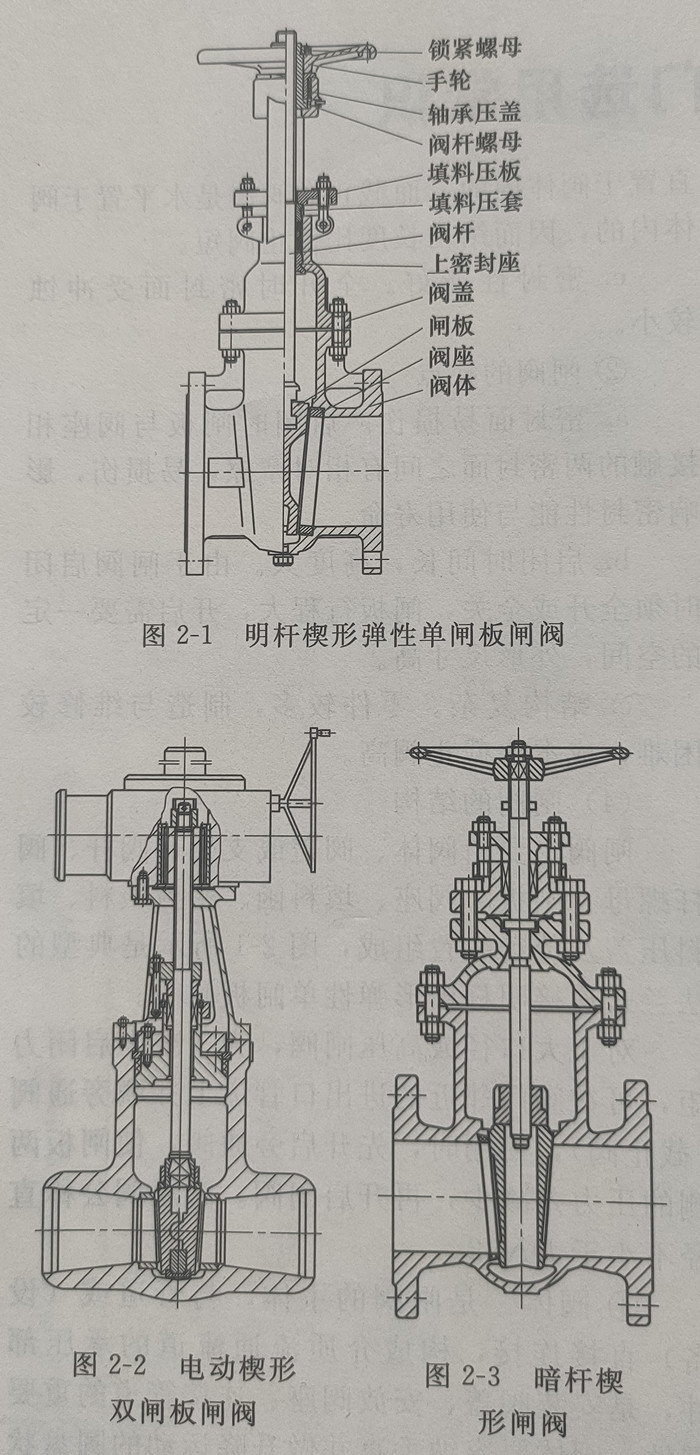

閘閥主要由閥體、閥蓋或支架、閥桿、閥桿螺母、閘板、閥座、填料箱、密封填料、填料壓蓋和傳動裝置組成。圖2-1顯示了一種典型的法蘭連接明桿楔形彈性單閘閥。對于大口徑或高壓閘閥，為了減小啟閉力矩，可以在閥門附近的進出口管道上并聯一個旁通閥(截止閥)。使用時，先打開旁通閥，使閘閥兩側產生壓力差。旁通閥的公稱直徑不小于DN32。
①閥體是閘閥的主體，直接與管道或(設備)相連，構成介質循環通道的承壓部件，是安裝閥蓋、放置閥座和連接管道的重要部件。閥體必須容納垂直且上下移動的盤形閘門，因此閥體腔的高度較大。閥體截面的形狀主要取決于公稱壓力。例如，低壓閘閥的閥體可以設計成扁平狀，以減少其結構長度；高中壓閘閥的閥體中腔大多設計成橢圓形或圓形，以提高其承壓能力，減小其壁厚。閥體內的大部分介質通道都是圓形截面。對于直徑較大的閘閥，為了減小閘門的尺寸、啟閉力和扭矩，也可以采用縮口。縮頸后，閥內流體阻力增大，壓降和能耗增加，所以通道的收縮比不宜過大。通常，閥座通道的直徑與公稱直徑的比值為0.8~0.95。縮頸通道的母線相對于中心線具有小傾角的閘閥閥體的結構決定了閥體和管道、閥體和閥蓋。閥體毛坯可以鑄造、鍛造、鍛造和焊接、鑄造和焊接以及管板焊接。直徑≥DN50一般采用鑄造閥體，直徑≤DN50一般采用鍛造閥體。鍛造閥體用于整體鍛造工藝有難度的閥門，用于重要場合。如果鑄焊閥門不能滿足整體鑄造的要求，可以采用鑄焊結構。與閥蓋連接并與閥體形成壓力室的主承壓部件上設有填料箱。對于中徑和小徑閥門，閥蓋配有用于支撐閥桿螺母或傳動裝置的機構。
③支架與閥蓋連接，用于支撐閥桿螺母或傳動裝置的零件。
然后，光桿部分與盤根形成密封副，可以傳遞扭矩，起到啟閉閘門的作用。根據閥桿上螺紋的位置，可以區分出桿式閘閥和暗桿式閘閥。
A.明桿閘閥:閥桿上下運動，驅動螺紋在體腔外的閘閥。閥桿的提升是通過旋轉閥蓋或支架上的閥桿螺母來實現的。閥桿螺母只能旋轉，不能上下移動。如圖2-1所示，有利于閥桿的潤滑，閘門開啟清晰。閥桿螺紋和閥桿螺母不與介質接觸，不受介質溫度和腐蝕的影響，應用廣泛。
B.暗桿閘閥:閥桿旋轉，傳動螺紋在閥體內腔的閘閥。閥桿的提升是通過旋轉閥桿帶動閘門上的閥桿螺母來實現的。閥桿只能旋轉，不能上下移動，如圖2-3所示。氣門的高度很小，其開啟和關閉行程很難控制。有必要添加一個指標。閥桿螺紋和閥桿螺母與介質接觸，受介質的溫度和腐蝕性影響，適用于非腐蝕性介質和外界環境條件較差的場合。
⑤閥桿螺母和閥桿螺紋組構成運動副的零件，可直接與傳動裝置連接，傳遞扭矩。
⑥傳動裝置能將電力、氣動、液壓和人力直接傳遞給閥桿或閥桿螺母。在電廠中，手輪、閥蓋、傳動機構、連接軸和萬向聯軸器經常用于長距離驅動。
⑦閥座通過滾壓、焊接、螺紋連接等方式固定在閥體上。并與澆口形成密封對。根據客戶的要求，閥座密封圈可以直接在閥體上焊接金屬，形成密封面。對于鑄鐵、奧氏體不銹鋼和銅合金閥門，密封面也可以直接在閥體上加工。
⑧填料放入填料函(填料函)中，防止介質沿閥桿泄漏。
⑨填料壓蓋通過螺栓和螺母來壓緊填料，防止介質沿閥桿部件泄漏。
①閘門是閘閥的啟閉部件，閘閥的啟閉
以及密封性能和使用壽命，主要取決于閘閥，閘閥是閘閥的關鍵壓力控制部分。根據閘門的結構形式，它可以
分為兩類。平行閘閥:閘板的兩個密封面相互平行，并垂直于閥體通道的中心線。分為平行單澆口和平行雙澆口。
b楔式閘閥:密封面與閘板垂直中心線成一定傾角對稱，稱為楔式半角。楔形半角主要取決于介質的溫度和漂移直徑的大小。一般介質溫度越高，通徑越大，楔半角越小。常見楔形閘板的楔形半角為2° 52°和5°。楔式閘閥分為楔式單閘板、彈性閘板和楔式雙閘板。
