進口電磁閥的種類
作者：中鼎閥門 時間：2024-12-06 22:19:11 閱讀：
進口電磁閥是在不同工業應用中流行的自動流量控制裝置。這些閥門采用緊湊型設計，提供持久的流體服務，需要低功率運行且動作迅速。這些閥門如何實現獨特的性能特征？答案在于它們的設計和閥門組件的電磁作用。

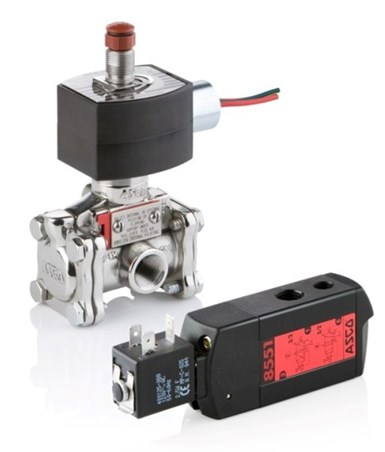

電磁閥示例：2 通、3 通和 4 通樣式。
包括電磁閥體(包括孔口)和螺線管。螺線管由圍繞鐵磁芯或鐵芯的感應線圈組成。通過傳輸電信號給線圈供電，線圈中會產生磁場。磁場吸引柱塞并引起線性運動，從而移動閥體內的柱塞。這種運動導致各種閥孔的密封或打開。通過激勵螺線管產生的磁力足以克服慣性和反向彈簧的機械力，從而將柱塞移動到相對于孔口位置的第二位置。
電磁閥應用范圍廣，電路設計多樣；他們可以打開或關閉流體的流動和控制流速，以及分配或混合管道系統中的服務流體。典型的應用領域包括自動過程控制、開/關流體服務、液壓和氣動回路、供水、燃料供應、空調系統和廢水處理。
進口電磁閥的種類
根據驅動模式和流路數量，電磁閥有不同類型。這些不同的特征決定了特定電磁閥是否適合工業應用。在為不同的管道系統評估或選擇電磁閥時，工程師和系統設計師會權衡閥門響應時間、線圈保護、電磁閥材料以及閥門和密封材料等其他特性。不同類型電磁閥的描述如下：
直動式電磁閥
這些閥門的操作完全取決于電磁場。它們不需要外部壓力或輔助執行器即可運行。即使閥間沒有壓差，直動式電磁閥也可以打開或關閉。柱塞將響應通過給螺線管通電而產生的電磁場而移動。
一種流行的直動式電磁閥是一種兩通閥，可以常開，也可以常閉。在常開螺線管配置中，彈簧提供保持密封件遠離孔座的力，并且只要線圈斷電就保持流動路徑打開。通電會產生電磁力，將密封件推向閥座，使流體停止向所需方向流動。對于常閉電路，反之亦然。給電磁線圈通電，從孔座提起密封件，打開流路，讓流體流動。
因為致動器位于閥體內，所以直動式閥的設計緊湊。通過直動式電磁閥的流體的流速和允許壓力極限取決于節流孔的尺寸和電磁閥提供的磁力。它們適用于流速相對較低的應用。
有一種獨特的直動式電磁閥，可以是常開或常閉的。這些被稱為“雙穩態”或“閉鎖螺線管”。
先導式電磁閥
這些閥門的操作需要工作流體壓力的幫助。它們常見于高壓工作范圍和高流速的流體應用中。這些閥的螺線管提供足夠的力來控制導向孔的打開和關閉。當先導節流孔打開或關閉時，它允許或排出頂部空腔中的流體，并將閥隔膜保持在原位。在先導電磁閥中，工作介質流經電磁閥的先導孔，并在隔膜頂部施加一定壓力，使其保持在關閉位置。這種閥門包含一個機械彈簧，可以將隔膜固定在主閥孔上，從而阻斷流體通道。沒有流體流過閥門。給螺線管通電將導致工作流體從頂部空腔排出，并將它們釋放到主壓力管線中。它在隔膜的下側和上側之間產生壓力差。克服隔膜和彈簧的彈力，開啟主閥門。
先導閥的節流孔通常小于主閥的節流孔。這種定位使小型先導閥能夠使用少量的能量來操作大型閥門。相比之下，這些閥門比直動式閥門運行速度慢。它們適用于高壓液壓系統、蒸汽設施和高流量工業過程。
三通電磁閥
除了管道系統中的常規開/關流體服務之外，這些電磁閥還提供額外的流量控制。它們適用于混合從兩個不同來源抽取的流體或將流體從一個共同的入口輸送到兩個目的地。這些閥可以有一個入口和兩個出口，或者兩個入口和一個公共出口。根據其配置，這些閥門可以為混合或分流的流體提供可靠的服務。用于分流時，三通電磁閥有一個入口和兩個出口。在其初始設置中，流體將從入口孔流出，并通過一個出口流出，而另一個出口將保持在關閉位置。給電磁線圈通電將把流量從最初打開的孔口轉移到最初關閉的出口的第二路徑。在混合應用中，一個入口最初是打開的，而另一個入口處于關閉位置。打開的入口通過閥傳輸流體，并通過公共出口排出。在電磁線圈通電后，柱塞移動到阻塞最初打開的孔口的位置，同時第二孔口打開以允許流體流動。
NAMUR安裝電磁閥
大多數電磁閥可以按照預期安裝在執行機構上，以方便不同應用場合的自動閥操作。許多應用需要具有特定安裝模式和方法的標準電磁閥。它們被稱為NAMUR安裝閥。的特定螺線管安裝設計適用于專門為適應這種標準化安裝模式而設計的氣動執行機構。這些閥門可以提供3個、4個甚至5個流動路徑。給這些閥的螺線管通電將導致柱塞移動到不同的位置，并相應地打開或關閉節流孔。為氣動應用選擇的NAMUR安裝閥應滿足管道的流動條件和適當的響應時間，以確保氣動應用的準確性。
結論
電磁閥可以提供一種廉價的方式來遠程啟動閥門，其尺寸和設計適合于任何流體流動操作，從而提高各種流動應用的可靠性。當選擇這些閥門時，確保它們滿足管道和閥體材料的流動條件，并且密封件與所用介質兼容。
