測試進口泄壓閥或安全泄壓閥

作者：中鼎閥門 時間：2024-12-07 05:59:28 閱讀：

摘要：本文詳細描述了測試進口泄壓閥的方法，安全泄壓閥的測試方法的相關介紹。

進口泄壓閥測試方法

測試泄壓閥的測試方法有三種。

基準測試

通過臺架測試，用戶必須完全關閉設施系統并拆除所有泄壓閥。這些閥門會被送往實驗室進行必要的測試和維修。維修后，閥門重新安裝到系統中。基準測試是最徹底的測試方法；泄壓閥在制造時采用這種測試方法。

在線測試

在線測試程序不需要拆除閥門或設施停機。受過訓練的技術人員可以測試系統中的閥門以計算它們的設定值。在線測試在定期強制檢查中很受歡迎，并通過消除停機時間提供準確的結果。該方法提供實時的系統內報告，還消除了與運輸相關的損壞。

操作到位

某些進口泄壓閥可以在現場進行手動測試。要執行就地操作測試，請手動激活泄壓閥上的測試桿。該測試確保閥門可以緊密地打開和關閉，但它無法驗證閥門在什么壓力下打開和關閉。這是對進口泄壓閥每季度或每半年進行一次的基本測試，可確保泄壓閥的最基本功能。

安全泄壓閥測試設置

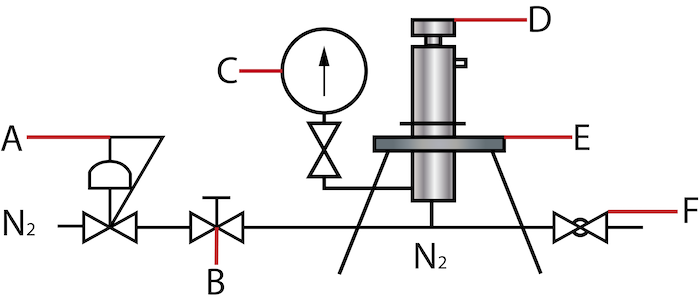

圖 2：測試進口泄壓閥：壓力調節器 (A)、針閥 (B)、測試表 (C)、泄壓閥 (D)、測試夾具 (E) 和釋放點 (F)。

圖 2 顯示了進口減壓閥的功能測試程序。在開始實驗之前，請檢查減壓閥的數據表并確保實驗符合制造商的指南。此外，檢查閥門是否正確校準到其設定點。

1. 設置泄壓閥和相關組件，如圖 2 所示。

2. 將 N2 管線連接到測試歧管入口（系統連接到減壓閥）。

3. 通過調節器調整壓力（圖 2 標記為 A）。隨著調節器中壓力的變化，針閥（圖 2 中標記為 B）逐漸允許介質流動。

4. 逐漸增加壓力，直到進口泄壓閥（圖 2 中標記為 D）彈開。“爆破測試”通過將壓力壓縮到閥門入口直至打開來測試泄壓閥的設定壓力。用戶將引起閥門開啟的壓力與閥門的設定壓力進行比較，以檢查閥門是否在設定壓力下開啟。

5. 注意測試儀表上的讀數（圖 2 中標記為 C）并將其與閥門的設定壓力進行比較。執行此步驟 2-3 次以進行確認。

6. 泄壓閥的驗收標準取決于記錄的壓力是否在表 1 中給出的 ASME 規范的公差值范圍內。

7. 整定壓力試驗后，對泄壓閥進行泄漏試驗。該測試通過將測試壓力保持在設定壓力的 90% 并計算每分鐘產生的氣泡數來完成。空氣或氮氣通過減壓閥的閥座和閥板泄漏會產生氣泡。API 527 提供了泄漏測試的驗收標準：

1. 計算一分鐘內產生的氣泡數。

2. 對于軟密封減壓閥，該值應為零，對于金屬密封閥，該值不應超過表 2 中規定的值。

8. 如果測試確認泄壓閥的泄漏不在公差范圍內，則有幾種方法可以排除和解決泄漏問題。

9. 首先，確定泄漏的原因。檢查閥門是否存在機械損壞、尺寸不正確或堵塞閥門的灰塵和碎屑。

10. 接下來，評估是修理還是更換閥門。例如，如果閥門損壞或尺寸錯誤，請更換閥門。如果可以清洗調整閥門運行順暢，則修理閥門。

一旦減壓閥在修理或更換損壞的閥門后運行良好，就實施例行的定期維護和測試。損壞的泄壓閥會對設施的功能造成嚴重危害。
