電磁閥功能測試
作者：中鼎閥門 時間：2024-12-07 08:45:47 閱讀：
摘要：本文詳細描述了電磁閥性能檢測，電磁閥功能測試方面的相關介紹。
電磁閥通常用于控制液體或氣體的流動。要測試電磁閥的功能，可以按照以下步驟進行操作：
確定電磁閥的工作電壓和電流。通?？梢栽陔姶砰y的標簽或手冊中找到這些信息。
連接電源和電磁閥。將電源的正極和負極分別連接到電磁閥的正極和負極。
測試電磁閥的磁性。當電磁閥通電時，它應該產生磁力?？梢允褂么盆F或小鋼珠等物品來測試電磁閥是否具有磁性。
測試電磁閥的流量?？梢詫㈦姶砰y連接到一個液體或氣體系統中，然后觀察電磁閥是否可以控制流量。也可以使用流量計等設備來測量流量。
測試電磁閥的響應速度。可以通過觀察電磁閥在通電和斷電時的響應速度來測試電磁閥的響應能力。
檢查電磁閥的密封性能。可以將電磁閥連接到一個壓力測試設備中，然后測試其密封性能。
注意：在測試電磁閥時，應該遵循正確的安全操作規程，并使用適當的保護設備，如手套和眼鏡。如果不確定如何測試電磁閥的功能，應該尋求專業人員的幫助。
具體操作流程：
氣源連接到空氣過濾調節器(AFR)
在 AFR 中設置所需壓力并將 AFR 的出口連接到電磁閥(SOV)
將電磁閥的出口連接到球閥。
在電磁閥的出口接一個壓力表（測試表）。
Test Gauge 的目的是根據SOV 通電檢查出口管路中的壓力。
用于停止功能測試的球閥
測驗設備：-
空氣過濾調節器
數字萬用表（可選）
24VDC電源
測試儀

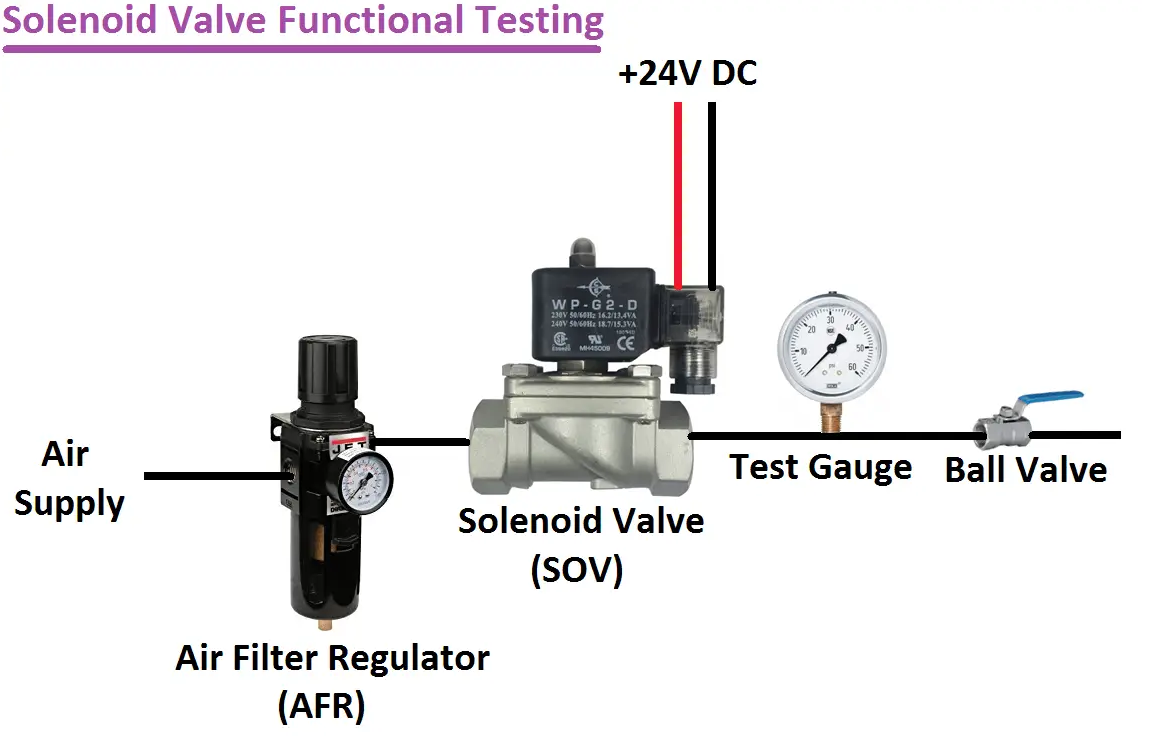

典型的 SOV 測試設置
功能測試程序：
A。檢查制造商數據表/儀器銘牌。確認電磁閥電壓/電流額定值（在我們的示例中考慮它是 +24V DC 設備）
b. 檢查電磁閥端口配置（即 NC 或 N.0）（假設在我們的示例中為 NC）
C。按照上面顯示的典型測試設置的連接儀器。
d. 將空氣指定的設定壓力施加到閥門的入口，并將 24VDC 連接到電磁閥端子。
e. 接通電源 24VDC，通過監測測試表壓力（壓力會增加）來檢查閥門是否通電
F。關閉電源。并確認閥門斷電，再次檢查測試表壓力（壓力會降低）
G。在檢查表中列出所有結果。
