控制閥中線性與旋轉的區別解析

作者：中鼎閥門 時間：2024-12-07 10:49:34 閱讀：

如果您的應用需要連續準確地調節流體流速，您可能正在使用控制閥。控制閥設計為具有線性或旋轉運動。您的閥門運動是否適合您的工藝？真的有區別嗎？

控制閥

控制閥或任何其他類型的閥門可以根據閥門本身的機械運動進行分類。閥桿運動有兩種常見的類別；線性和旋轉。這兩種類型都有自己的優點和缺點，如下所述。

線性控制閥

線性控制閥是一種流量控制閥門，其開度與控制信號成線性關系。它們通常用于需要精確控制流量的工藝中，例如化工、石油、食品加工和制藥等行業。

線性控制閥通常由閥體、閥門和執行機構組成。閥門通過執行機構（例如電動、氣動或液動驅動器）來調節其開度。控制信號（通常是電信號）通過執行機構傳遞到閥門，控制其開度大小，從而精確地控制流量。

線性控制閥的優點是其開度與流量的關系非常精確，且能夠保持良好的穩定性和重復性。此外，它們通常具有快速響應的能力，可以在較短的時間內完成從一個狀態到另一個狀態的轉換，從而提高生產效率。

線性控制閥的缺點是在全開或全閉狀態時，流體的壓力損失比較大，因此通常不適合用于需要高流量的應用。此外，線性控制閥的價格相對較高，需要更高的安裝和維護成本。

總的來說，線性控制閥是一種非常重要的流量控制裝置，可以在工業和制造業中廣泛應用，以實現高效、精確的流量控制。

線性閥是當今最常見的閥類型。它以其簡單的設計和易于維護而聞名。線性閥，也稱為多回轉閥，具有滑動桿設計，可將關閉元件推入打開或關閉位置。這些類型的閥門用途極為廣泛，有許多不同的內件尺寸和設計可供選擇。與旋轉閥相比，線性運動閥也更能抵抗氣蝕。雖然線性閥通常更昂貴，但它們提供精確的精度和 1:1 的線性流量控制。

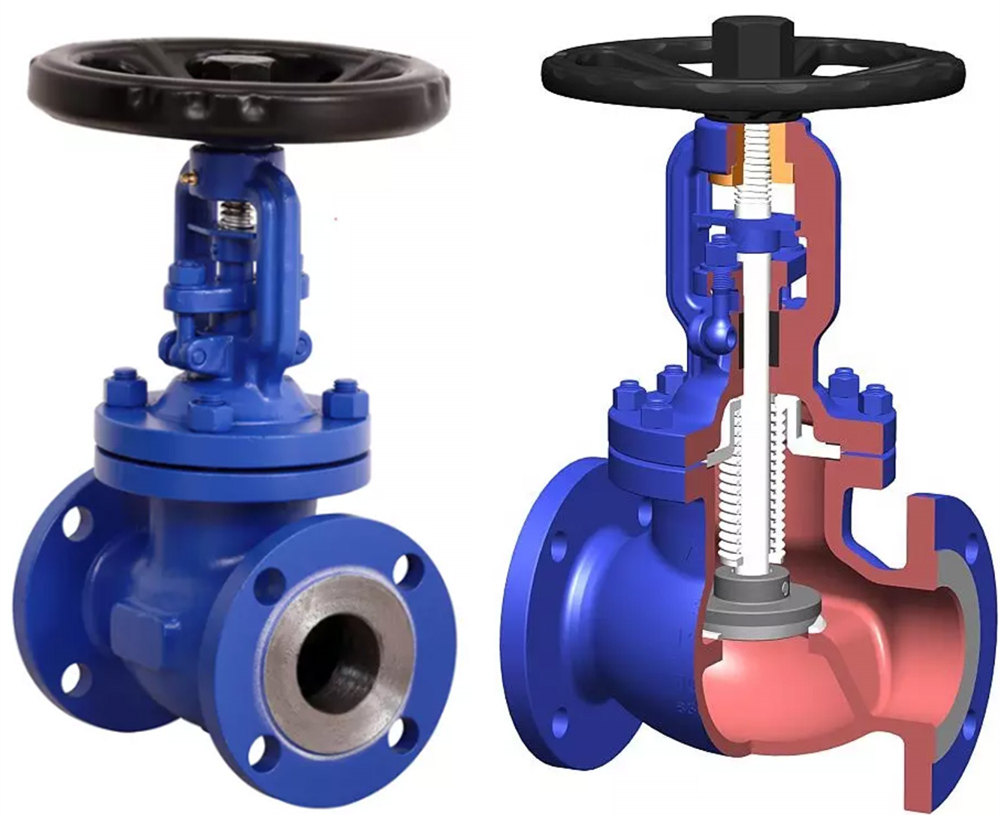

截止閥是線性運動控制閥的一個例子。

旋轉控制閥

旋轉控制閥是一種流量控制閥門，其開度與控制信號成非線性關系。它們通常用于需要高流量的工藝中，例如電力、水處理、天然氣和石油行業。

旋轉控制閥通常由閥體、閥門和執行機構組成。閥門通過執行機構（例如電動、氣動或液動驅動器）來旋轉調節其開度。控制信號（通常是電信號）通過執行機構傳遞到閥門，控制其旋轉角度大小，從而精確地控制流量。

旋轉控制閥的優點是其在全開或全閉狀態時，流體的壓力損失比較小，因此通常適合用于需要高流量的應用。此外，旋轉控制閥的開度與流量的關系非線性，因此在高流量區域可以提供更大的控制范圍，從而具有更好的靈活性和精確性。

旋轉控制閥的缺點是在全開或全閉狀態時，閥門的扭矩比較大，因此需要更高的驅動能力。此外，旋轉控制閥的響應速度相對較慢，可能需要一定的時間來完成從一個狀態到另一個狀態的轉換。

總的來說，旋轉控制閥是一種非常重要的流量控制裝置，可以在電力、水處理、天然氣和石油等行業中廣泛應用，以實現高效、精確的流量控制。

多年來，旋轉閥或直角回轉閥一直在發展，并且越來越受歡迎。他們使用通常旋轉四分之一圈或 90° 范圍的封閉元件來阻止流動。旋轉運動閥通常比同類線性閥重量更輕，尺寸更小。在不使用波紋管密封的情況下，通過旋轉閥的閥桿填料控制排放也更容易。它們也不太容易在骯臟的服務應用程序中堵塞。

應該注意的是，旋轉閥僅限于某些壓降，并且已知存在氣蝕和閃蒸問題。然而，隨著技術的不斷進步，這些問題變得越來越不常見。

如圖所示的 V 型球閥是帶旋轉控制的控制閥的一個很好的例子。
