控制閥定位器定義及類型講解

作者：中鼎閥門 時間：2024-12-07 11:16:17 閱讀：

什么是控制閥定位器？

控制閥定位器是一種運動控制裝置，用于通過增加或減少執行器上的空氣負載壓力將閥門置于正確位置，使閥桿或軸與控制系統的設定點相對應。它們通常安裝在線性滑桿控制閥的氣動執行器的側軛或頂殼上，以及旋轉控制閥的軸端或附近。

控制閥定位器是如何工作的？

定位器是有助于控制閥在控制信號的幫助下定位執行器的裝置。它們根據接收到的氣動或電動輸入信號做出響應。這些定位器將為執行器提供輸出功率。定位器將控制閥移動到指定位置。控制閥定位器是控制閥組件和控制系統之間的翻譯器，它轉換來自控制系統的輸出信號并調節空氣到執行器，然后將閥門移動到控制系統要求的所需位置。因此，定位器將對抗作用在閥桿上的任何其他力，以根據命令信號實現清晰準確的閥桿定位。

控制閥定位器類型

這些定位器有不同的類型：氣動、電子、電動氣動和數字。

• 氣動裝置使用氣動輸入信號發送壓力以打開或關閉閥門。他們使用擋板/噴嘴系統，需要壓縮空氣才能使一切正常工作。從控制器接收數據需要每平方英寸 3-15 磅的信號。輸入信號告訴波紋管膨脹或壓縮，具體取決于信號。波紋管移動擋板組件和橫梁，通過凸輪測量閥桿反饋。在此過程中，擋板將離噴嘴更近或更遠。因此，繼電器將增加或減少到閥門執行器的空氣輸出。當閥桿移動時，它通過梁發送反饋。然后空氣輸出將再次減少或增加，以根據輸入信號適當定位閥門。

• 電動閥門定位器發送和接收電信號。存在三種電動驅動類型：單相和三相交流電 (AC) 和直流電 (DC) 電壓。

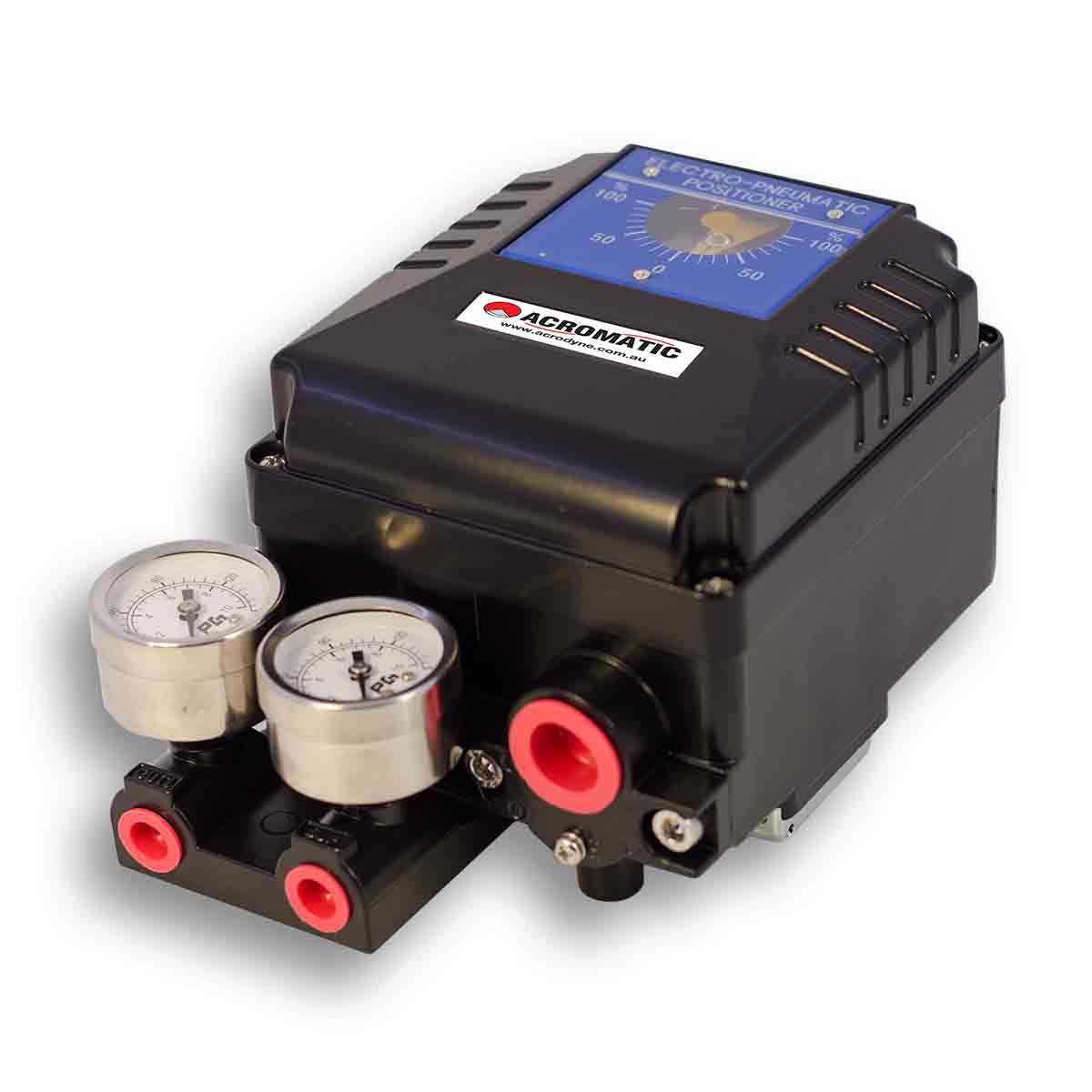

• 電動氣動定位器接收來自控制器的模擬信號，通常為 4-20 毫安。該信號根據施加到線圈的電信號產生電動勢。這個力移動擋板并增加或減少到閥門執行器的空氣。這也是來自閥桿和定位器的反饋，以在需要時減少或增加閥門執行器的輸出。

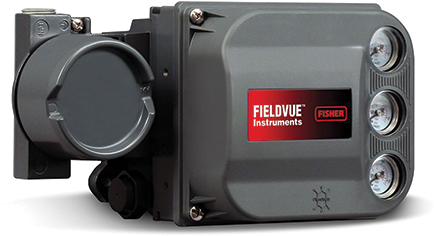

• 數字或“智能”定位器使用微處理器來定位閥門執行器并監控和記錄數據。因此，它們非常準確。它們給用戶帶來了很多好處。它們比模擬定位器使用更少的空氣，并提供更大的設置靈活性，此外它們還允許在線數字診斷，從而延長閥門的使用壽命，減少維護和計劃外停機時間。最重要的是，這些智能定位器使用回路電源并提供一些現場協議供您選擇。

什么時候應該安裝定位器？

在以下情況下應考慮使用定位器：

• 增加特定執行器和閥門可以關閉的壓力。

• 當需要精確的閥門定位時。

• 使非線性執行器線性化。

• 以加快閥門響應速度。定位器使用更高的壓力和更大的氣流來調節閥門位置。

• 以寬節流范圍進行控制時。

• 當閥門處理懸浮液中的污泥或固體時。

控制閥定位器的優點

• 由于閥門定位器知道閥門的確切位置，因此它們提供的控制比單獨的執行器更精確。

• 定位器使控制閥更快地響應過程變量的變化，從而最大限度地減少系統在設定點之上或之下運行的時間。

• 定位器可以應對作用在插頭上的力的巨大變化。

• 閥門兩端的壓差變化表明控制回路不穩定。定位器有助于穩定閥門位置。

• 定位器允許您在控制器和控制閥之間放置距離；因此，將提供更靈活的配置和功能。

• 它們消除了閥門和定位器之間的大距離的影響。

• 它們最大限度地減少了摩擦的影響。

• 它們消除了會降低生產率的滯后現象。

• 它允許拆分測距。例如，一個控制器用于兩個閥門。

• 它允許使用具有高儀表空氣供應壓力的活塞執行器。

• 它允許大范圍的流量變化。例如，在正常條件下以小于 10% 的行程運行。

• 它允許在旋轉閥中使用特征凸輪。
