如何選擇橡膠密封蝶閥的零件

作者：中鼎閥門 時間：2024-12-07 11:26:10 閱讀：

橡膠密封蝶閥作為一種常用的管道控制閥門，在各種工業環境中都有廣泛的應用。它不僅結構設計合理，而且操作簡便，尤其以出色的密封性能著稱。在過去的幾十年里，蝶閥技術變得越來越普遍。蝶閥現在幾乎用于每個化工廠的過程中。最初用于水應用的理想四分之一回轉功能變成了由適用于大多數流體和介質的各種材料制成的多功能閥門。 橡膠閥座蝶閥具有緊密的關閉性能，并經過測試符合特定的行業標準。通過測試，我們可以確定它們將可靠地運行以確保安全和平穩運行。 出于質量控制和規劃目的，了解與橡膠密封蝶閥相關的所有部件非常有用。在本指南中，我們將介紹安裝的蝶閥所包含的內容以及每個部件的作用。

什么是橡膠密封蝶閥？ 蝶閥通過旋轉圓盤調節流體運動，從而安全地關閉流動。該閥門就像一個具有快速關閉功能的球閥。該閥與球閥的區別在于其閥瓣始終存在于流體中以引起壓降。 旋轉使圓盤垂直或平行于介質流。與球閥相比，蝶閥的優勢在于它們更便宜，而且由于重量更輕，因此需要的支撐更少。 蝶閥設計從零偏置閥到三偏置（高性能）閥不等。

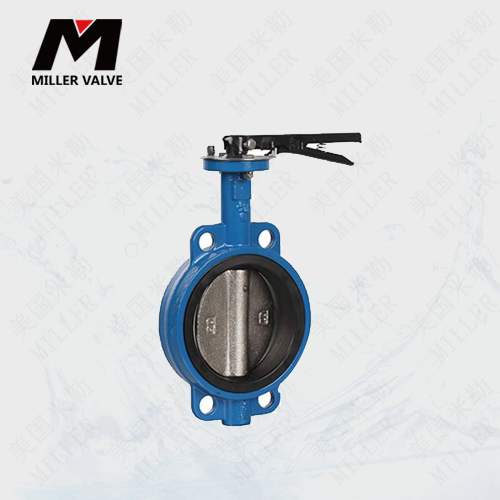

零偏移閥有幾個名稱：“同心”、“彈性閥座蝶閥”或“橡膠閥座蝶閥”。MILLER 閥門是橡膠密封蝶閥功能理想的一個例子。橡膠密封蝶閥部件必須符合特定標準，橡膠密封蝶閥性能良好，因為它們防漏、耐腐蝕且維護成本低。 選擇橡膠密封蝶閥組件 在橡膠閥座閥的獨特設計中，每個零件都有重要的用途。

蝶閥尺寸必須精確適合各種行業標準和功能。以下場景的應用需要良好的運行和可靠的密封： 醫藥行業 化學過程 食品工業 水和廢水 消防系統 供氣喜歡 低壓蒸汽 標準零偏移蝶閥的中心設計使所有部件都位于中心。閥體沒有偏置，也沒有閥桿填料調整。圓盤圍繞中心軸旋轉 360o，圓盤邊緣和閥桿處的橡膠座之間有牢固的密封。

覆蓋閥體的橡膠閥座防止閥門與流經管道的物料接觸。以下部分協同工作以確保媒體保持不變。 身體 脖子 光盤 座位 干 防塵密封（填料） 襯套或軸承 操作員 為了更好地理解每個部分是如何參與的，我們將仔細研究橡膠座閥的不同組件。 蝶閥體 您會在管道法蘭之間找到閥體，因為它將閥門組件固定到位。閥體材料為金屬，由碳鋼、不銹鋼、鈦合金、鎳合金或鋁青銅制成。除了碳鋼外，其他所有材料都適用于腐蝕性環境。 蝶形控制閥的閥體通常為凸耳式、對夾式或雙法蘭式。 凸耳 帶有螺栓孔的凸耳與管法蘭中的螺栓孔相匹配。 允許死端服務或下游管道拆除。

整個區域的螺紋螺栓使其成為更安全的選擇。 提供終端服務。 較弱的螺紋意味著較低的額定扭矩 晶圓 沒有突出的凸耳，而是夾在管法蘭之間，法蘭螺栓圍繞在主體周圍。具有兩個或多個定心孔以幫助安裝。 不直接通過閥體傳遞管道系統的重量。 更輕更便宜。 對夾式設計不會直接通過閥體傳遞管道系統的重量。 不能用作管端。 雙法蘭 兩端完成法蘭連接管道法蘭（閥門兩側法蘭面）。 流行于大尺寸閥門。 蝶閥盤 閥盤用作啟動和停止流體流動的閘門。它類似于球閥中的球。圓盤由金屬制成，但可以涂有其他材料（例如尼龍或鎳）。

使用的此類金屬是球墨鑄鐵、鋁或不銹鋼。 圓盤旋轉四分之一圈（或 90°）以打開或關閉蝶閥。通過精確的設計，圓盤將與橡膠座完美對齊，形成不透水的密封。 蝶閥閥桿 應用所需的閥桿類型取決于與流體的接觸。對于大多數彈性閥座設計，閥桿保持隱藏并免受流體介質的影響。然而，對于高性能閥門，閥桿確實與流體接觸。 對于閥桿，您可能會看到一體式軸或兩件式（分體式閥桿）設計。閥桿安裝在與執行器相連的圓盤中心的垂直軸上。沿圓盤彈性體襯里邊緣的密封件可實現緊密關閉。 因此，當談到莖時，一個決定性因素是它是否會與媒體接觸，以及它們是否足夠強大以承受該過程所需的動作量。 在高性能蝶閥中，關斷可以通過過盈配合閥座設計或管線激勵閥座設計提供，其中管道中的壓力用于增加閥座和閥瓣邊緣之間的過盈量。 蝶閥座 橡膠閥座閥門的不同之處在于它的“軟”閥座。這些橡膠圈（或“O”形圈）由許多不同的彈性體或聚合物制成，可將閥盤固定到位以實現防漏密封。橡膠座閥也是低扭矩應用的理想選擇。 特氟龍是最常見的座椅材料，兼具多功能性、耐熱性和耐久性。
