一文看懂！進口氣動蝶閥的結構分析
作者：中鼎閥門 時間：2024-12-08 23:55:53 閱讀：

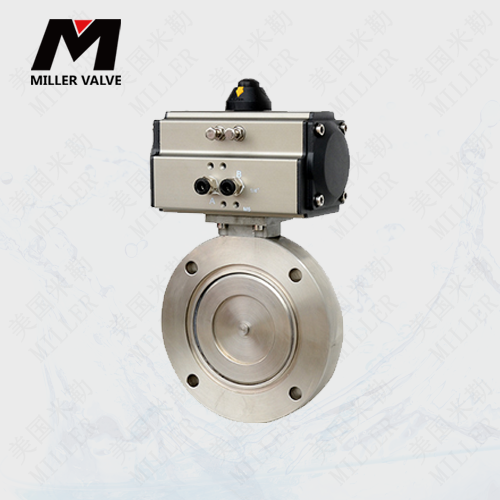

進口氣動蝶閥的結構通常包括以下幾個主要部件：
閥體（Valve Body）： 閥體是氣動蝶閥的主要承載部件，通常為圓盤狀或矩形狀，內部有流體通道。閥體上有兩個法蘭，用于與管道連接。
閥座（Valve Seat）： 閥座位于閥體內部，是閥門關閉時密封的部位。閥座通常采用橡膠或聚合物材料制成，具有良好的密封性能。
閥桿（Valve Stem）： 閥桿連接閥體和操作裝置，用于傳遞操作力或信號，控制閥門的開啟和關閉。閥桿上通常安裝有手柄、氣動裝置或電動裝置。
閥盤（Valve Disc）： 閥盤是閥門的關鍵部件，用于控制流體的通斷。閥盤通常為圓盤狀，固定在閥桿上，通過旋轉或偏心運動實現開啟和關閉。
密封件（Sealing Components）： 密封件包括閥座密封、閥盤密封等，用于確保閥門在關閉時具有良好的密封性能，防止流體泄漏。
操作裝置（Actuator）： 氣動蝶閥通常配備有操作裝置，用于控制閥門的開啟和關閉。操作裝置可以是手動操作裝置、氣動執行器或電動執行器，根據不同的需要選擇。
法蘭（Flange）： 法蘭是連接閥體和管道的關鍵部件，通常為圓盤狀或矩形狀，與管道的法蘭連接緊密，通過螺栓固定。
支撐結構（Supporting Structure）： 支撐結構用于支撐閥門的安裝，并確保閥門與管道的連接穩固可靠。支撐結構通常由法蘭、支架、螺栓等構成。
以上是氣動蝶閥的基本結構，不同廠家和型號的氣動蝶閥可能會有一些差異，但通常都包括上述幾個主要部件。理解氣動蝶閥的結構可以幫助用戶更好地使用和維護閥門，確保管道系統的正常運行。
