進口閥門在消防給水系統各類常用管件、閥門圖解
作者：中鼎閥門 時間：2024-12-06 21:15:16 閱讀：
消防系統常用的管材材質可分為球墨鑄鐵管、鋼絲網骨架塑料復合管、加厚鋼管和無縫鋼管；
常用的聯接方式有:坡口連接、法蘭、焊接、螺紋和夾緊；
常用的閥門有:截止閥、閘閥、蝶閥、球閥和止回閥；
這些管件和閥門在我們的日常生活中總是或多或少的會見到，只是有些東西我們可能不知道這些東西是什么。今天，邊肖帶大家了解一下這些管件和閥門，以及規范中對管道、閥門和連接件的一些要求。
一.閥門
1.消防泵的吸水管上應設置帶自鎖裝置的明桿閘閥或蝶閥，但設置暗桿閥時，應設置開啟刻度和標志；當管徑超過DN300時，應設置電動閥；
2.消防泵的出水管上應設置止回閥和明桿閘閥；當使用蝶閥時，應提供自鎖裝置；當管徑大于DN300時，應設置電動閥；

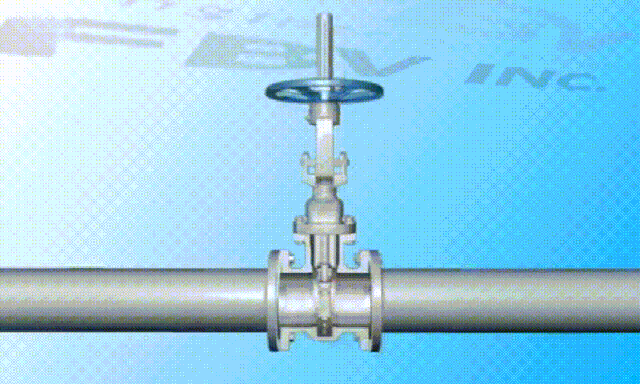

（ 1 ）明桿閘閥

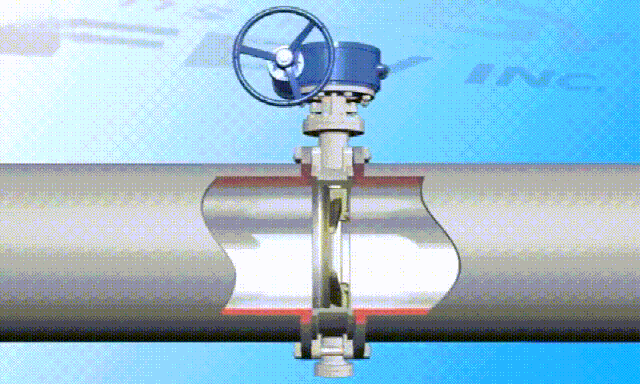

（ 2 ）帶自鎖裝置的蝶閥
（ 3 ）暗桿閥門

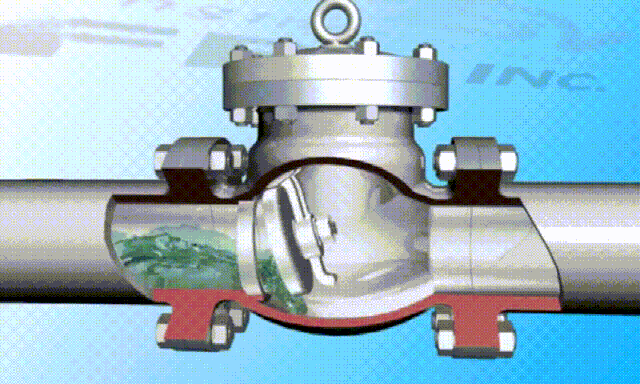

（ 4 ）止回閥
二、 埋地管道
1. 埋地管道當系統工作壓力不大于 1.20MPa 時，宜采用球墨鑄鐵管或鋼絲網骨架塑料復合管給水管道；
2. 當系統工作壓力大于 1.20MPa 小于 1.60MPa 時，宜采用鋼絲網骨架塑料復合管、加厚鋼管和無縫鋼管；
3.
二、架空管道
1. 架空管道當系統工作壓力小于等于 1.20MPa 時，可采用熱浸鋅鍍鋅鋼管；
2.
3.
三、埋地
鋼管連接
埋地鋼管連接宜采用溝槽連接件（卡箍）和法蘭，當采用溝槽連接件連接時，公稱直徑小于等于 DN250 的溝槽式管接頭系統工作壓力不應大于 2.50MPa ，公稱直徑大于或等于 DN300 的溝槽式管接頭系統工作壓力不應大于 1.60MPa 。
四、架空管道的連接
架空管道的連接宜采用溝槽連接件（卡箍）、螺紋、法蘭、卡壓等方式，不宜采用焊接連接。當管徑小于或等于DN50時，應采用螺紋和卡壓連接，當管徑大于 DN50 時，應采用溝槽連接件連接、法蘭連接，當安裝空間較小時應采用溝槽連接件連接。
