進口調節閥
產品信息
- 產品名稱： 進口氣動襯氟調節閥
- 產品型號： C10
- 產品壓力： 1.0MPA~2.5MPA
- 產品材質： WCB 304 316
- 產品口徑： DN15~DN500
- 產品溫度： -40~180℃
- 聯系電話：15112496788(微信同號)
- 聯系郵箱：916223289@qq.com
- 客服Q Q：916223289
美國米勒進口氣動襯氟調節閥在調節閥閥體和內件全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀F46或聚四氟乙烯F4(PTFE)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷。
進口氣動襯氟調節閥是一種特殊的調節閥，主要用于控制流體的流量、壓力和溫度。它具有優良的耐腐蝕性能，能夠有效地抵抗腐蝕性介質的腐蝕。襯氟調節閥常用于化工、電力、食品、飲料等行業。
進口氣動襯氟調節閥的優點:
耐腐蝕性能優良，能夠有效地抵抗腐蝕性介質的腐蝕。
具有較高的熱穩定性，能夠在高溫工況下使用。
流體阻力小，流量大，使用壽命長。
結構緊湊，使用空間小。
進口氣動襯氟調節閥的缺點:
價格較高，不如普通調節閥價格低。
在較高壓力工況下使用壽命較短。
不能用于較粘稠的介質，容易堵塞。
進口氣動襯氟調節閥參數
公稱通徑 DN(mm) | DN15~DN500 |
公稱壓力（Mpa） | PN1.0~2.5MPa；ANSI 150LB |
適用溫度：(℃） | -40~180℃ |
閥體形式 | S型 |
連接形式 | 法蘭式 |
密封填料 | PTFE |
閥芯形式 | 單座閥芯 |
流量特性 | 等百分比，線性 |
動作范圍 | 直行程 |
泄露量Q | 0.01%×閥額定容量 |
可調范圍 | 50：1 |
控制方式 | 調節型(4～20mA控制) |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

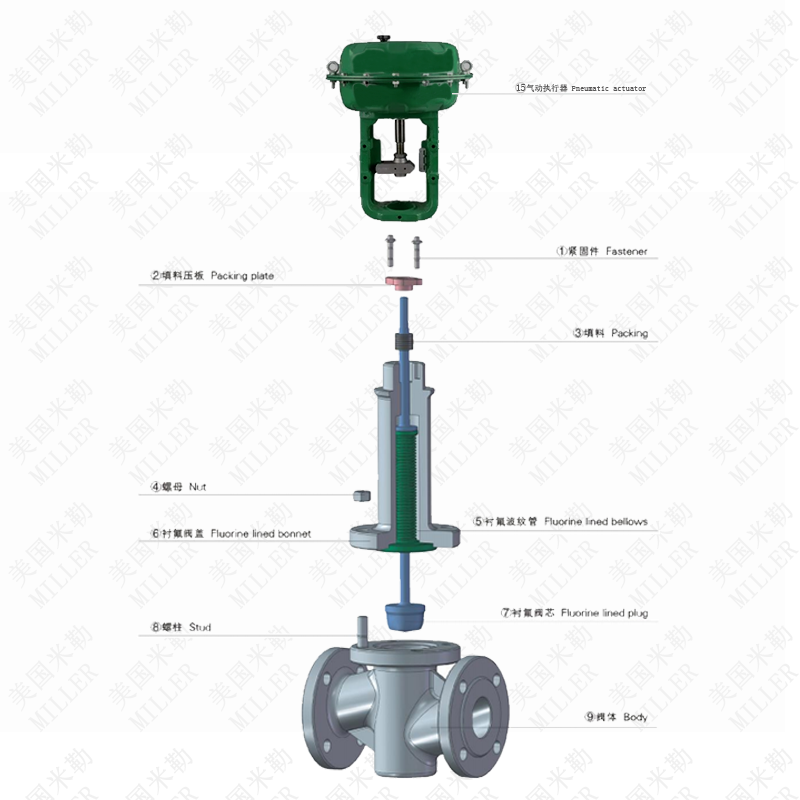

進口氣動襯氟調節閥零部件圖

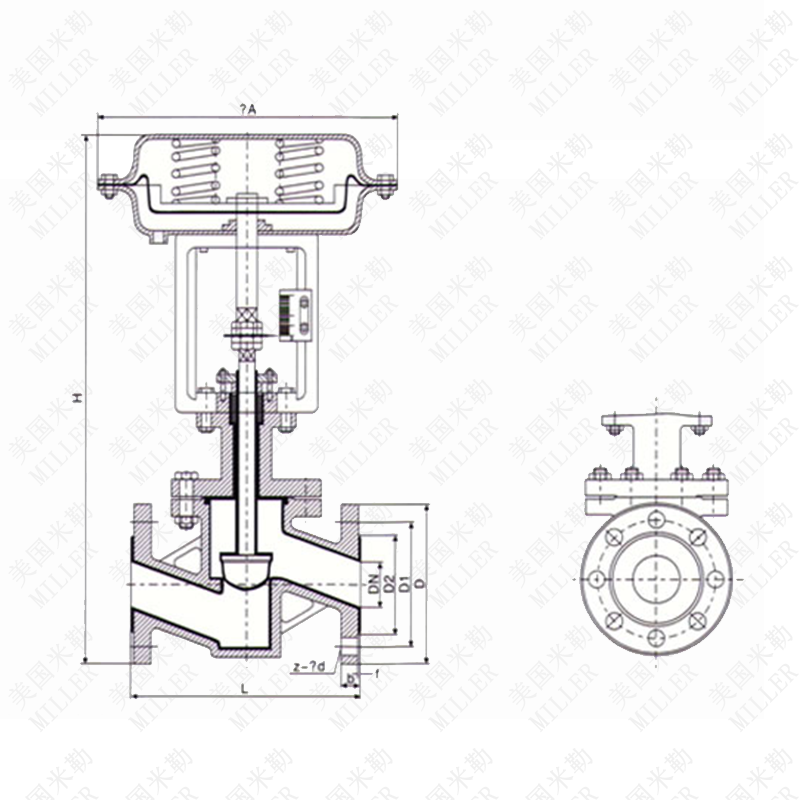

進口氣動襯氟調節閥連接尺寸
公稱通徑 | 標準值 | 參數值 | |||||||
DN(mm) | PN1.0 PN1.6 | ||||||||
L | D | D1 | D2 | f | b | Z—φd | φA | H | |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4—φ14 | 282 | 487 |
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4—φ14 | 282 | 487 |
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4—φ14 | 282 | 493 |
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4—φ18 | 282 | 524 |
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4—φ18 | 308 | 530 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4—φ18 | 308 | 538 |
65 | 290 | 180 | 145 | 120 | 3 | 20 | 8—φ18 | 394 | 686 |
80 | 310 | 195 | 160 | 135 | 3 | 22 | 8—φ18 | 394 | 706 |
100 | 350 | 215 | 180 | 155 | 3 | 22 | 8—φ18 | 394 | 726 |
125 | 400 | 245 | 210 | 185 | 3 | 24 | 8—φ18 | 498 | 969 |
150 | 480 | 280 | 240 | 210 | 3 | 24 | 8—φ23 | 498 | 969 |
200 | 600 | 335 | 295 | 265 | 3 | 26 | 8—φ23 | 498 | 1009 |
250 | 622 | 390 | 350 | 320 | 3 | 28 | 12—φ23 | 620 | 1353 |
300 | 698 | 440 | 400 | 368 | 4 | 28 | 12—φ23 | 620 | 1390 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
