進口球閥







    •








產品信息




  • 產品名稱： 進口氣動雙作用球閥
    •

  • 產品型號：
    •

  • 產品壓力： 1.6Mpa-10.0Mpa
    •

  • 產品材質： 碳鋼、不銹鋼、銅合金等
    •

  • 產品口徑： DN15-DN400
    •

  • 產品溫度： -20℃~150℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •








進口氣動雙作用球閥是一種利用氣動執行機構實現開啟和關閉功能的球閥，它具有雙作用執行機構的特點，可以通過外部氣源的控制來實現閥門的開啟和關閉。


進口氣動雙作用球閥的主要組成部分包括球閥本體、氣動執行機構、控制器等。球閥本體通常由球體、閥體、密封圈等部件組成，可以通過氣動執行機構的控制來實現球體的旋轉，從而實現開啟和關閉功能。


氣動執行機構是氣源對閥門的開啟和關閉進行控制的裝置，它通常由氣缸、氣控閥等部件組成。當氣源輸入到氣缸中時，氣缸就會產生推力，使球閥本體實現開啟和關閉。氣控閥是控制氣源進出氣缸的設備，通過控制氣源的進出，來實現球閥的開啟和關閉。


控制器通常由電控箱、傳感器等部件組成，可以實現手動控制、自動控制、遠程控制等功能。


進口氣動雙作用球閥的應用范圍很廣，主要用于工業自動化領域，例如：石油化工、電力、冶金、制藥等行業。由于它具有結構簡單、響應速度快、耐壓性能好等特點，因此在高溫、高壓和腐蝕性介質的流體控制系統中得到廣泛應用。


進口氣動雙作用球閥技術參數







			閥門壓力等級：
			PN10-PN40（150LB-600LB）




			適用介質：
			水、油、氣體等非腐蝕性介質




			控制方式：
			氣動雙作用




			動作形式：
			旋轉式




			電源電壓：
			220V AC/50Hz, 380V AC/50Hz (可根據客戶要求定制)




			進口信號：
			4-20mA DC或0.5-1.0Kgf/cm2




			輸出信號：
			4-20mA DC或0.5-1.0Kgf/cm2




			接口類型：
			法蘭、螺紋、焊接等




			密封等級：
			ANSI B16.104 V1、V4等




			測試標準：
			API598、GB/T 13927

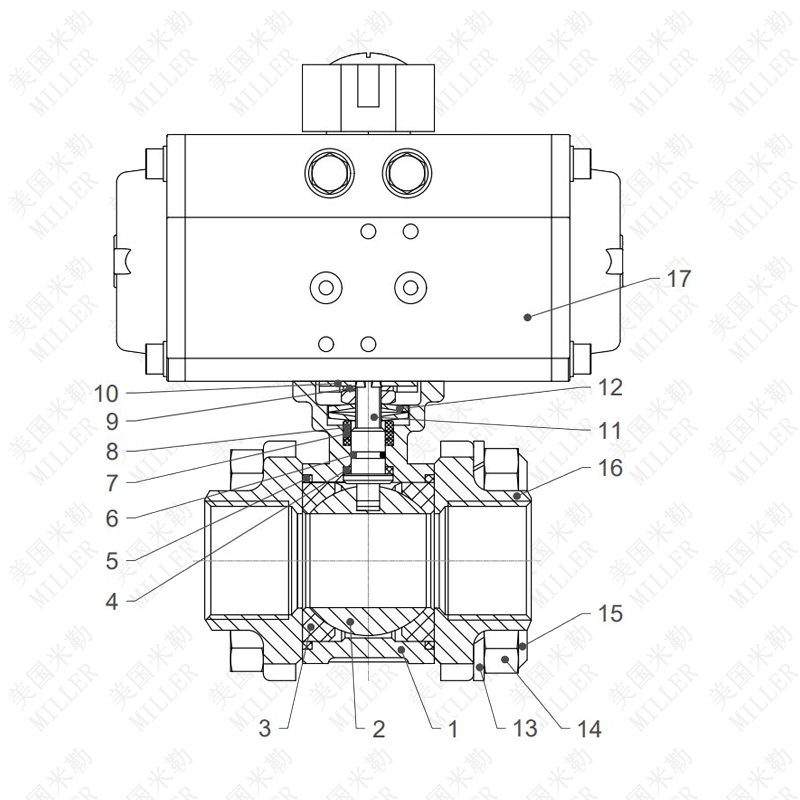

進口氣動雙作用球閥結構圖







			Description
			Material




			1
			Body
			CF8M




			2
			Ball
			SS316




			3
			Ball Seat
			15%R-PTFE




			4
			Thrust Washer
			PTFE




			5
			Body Gasket
			PTFE




			6
			O-Ring
			Viton




			7
			Stem Packing
			PTFE




			8
			Gland
			SS304




			9
			Tab Washer
			SS304




			10
			Stopper
			SS304




			11
			Stem
			SS316




			12
			Belleville Washer
			SS301




			13
			Spring Washer
			SS304




			14
			A Nut
			SS304




			15
			Bolt
			SS304




			16
			Cap
			CF8M




			17
			Actuator
			Aluminium






主要特點：




  1. 雙作用設計： 進口氣動雙作用球閥具備正反兩個方向的控制能力，可以實現流體的啟閉、調節和切斷。
    2.

  2. 氣動執行機構： 配備氣動執行機構，通過氣動力驅動閥芯的上下移動，實現流體控制的自動化和遠程操作。
    3.

  3. 高度密封： 閥體和閥座采用高性能密封材料，確保在操作過程中具有卓越的密封性，降低泄漏風險。
    4.

  4. 廣泛適用： 適用于液體、氣體等不同介質，可廣泛應用于化工、石油、制藥、食品等工業領域。
    5.



主要應用：




  1. 流體控制系統： 用于工業流體管道中，實現對流體的準確控制，滿足工藝要求。
    2.

  2. 化工工業： 在化工生產過程中，用于控制各種化學介質的流動，確保生產安全和效率。
    3.

  3. 石油天然氣： 在油氣管道系統中，用于切斷或調節油氣的流動，保障系統的正常運行。
    4.

  4. 制藥與食品： 應用于制藥和食品生產線，確保產品的衛生質量，符合相關標準。
    5.

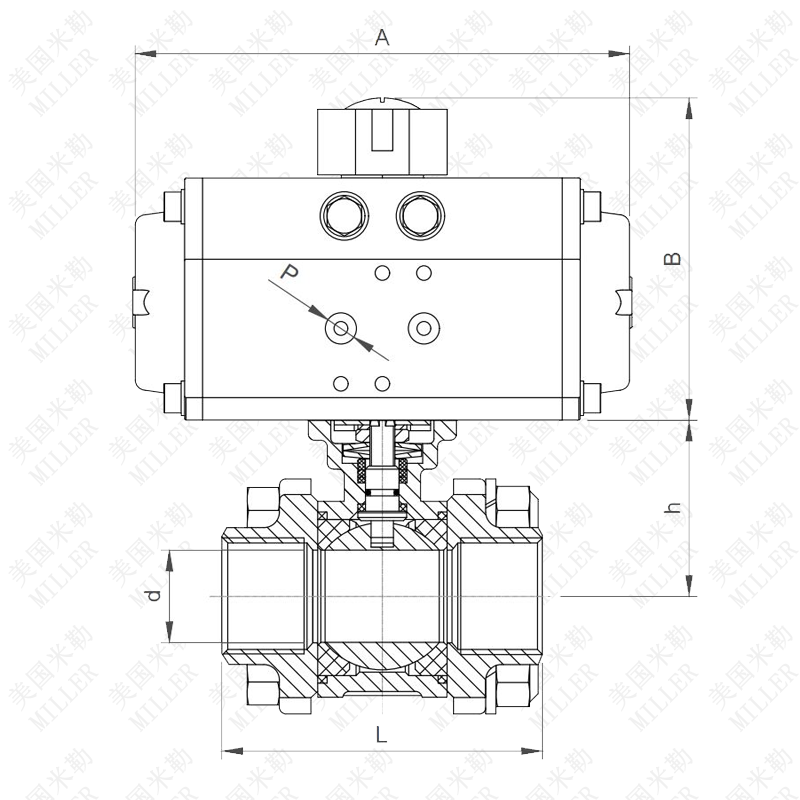

進口氣動雙作用球閥連接尺寸圖


總結：


進口氣動雙作用球閥通過雙向控制能力和氣動執行機構的協同作用，為工業流體控制提供了一種高效、可靠的解決方案。在選購和使用時，需根據系統的工作環境、流體特性等因素，選擇適合要求的進口氣動雙作用球閥，并進行定期的檢查和維護，以確保其在系統中能夠穩定高效地發揮作用。
