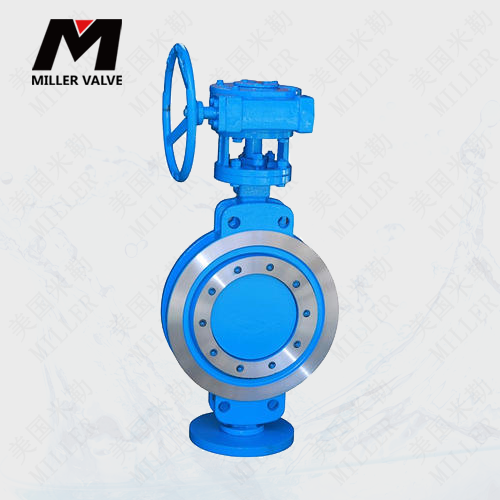

- 產品名稱： 進口硬密封法蘭蝶閥
- 產品型號： F70D
- 產品壓力： 1.0MPA~15MPA
- 產品材質： WCB A105 304 316
- 產品口徑： DN50~DN2000
- 產品溫度： -196~550℃
- 聯系電話：15112496788(微信同號)
- 聯系郵箱：916223289@qq.com
- 客服Q Q：916223289
美國米勒進口硬密封法蘭蝶閥使用三偏心設計結構(可采用多層次或全金屬密封結構），密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封，解決了普通蝶閥不能耐高壓、耐高溫及耐磨的問題。
三偏心結構是在設計時將閥桿偏離密封面中心線，形成第一個偏心；閥桿略偏離管道中心線，形成第二個偏心；蝶板密封面加工成圓錐體的一個傾斜體，形成第三個偏心。三個偏心的結構使得閥門密封副在啟閉過程中盡可能地減少摩擦，消除了旋轉類控制閥因磨擦造成的密封面磨損與產生磨擦力。
進口硬密封法蘭蝶閥是一種常用的流體控制閥門，它具有密封性能好、流通能力強的特點。通常用于控制管道中流體的流量、壓力和溫度，廣泛應用于化工、電力、石油、天然氣、輕工業、市政工程等行業。
進口硬密封法蘭蝶閥的主要特點有：
密封性能高：采用高強度硬質材料密封，具有極高的密封能力。
流通能力強：流體阻力小，能夠較快地控制流體流量。
結構簡單：進口硬密封法蘭蝶閥的結構簡單，易于制造和維護。
應用范圍廣：廣泛應用于化工、電力、石油、天然氣、輕工業、市政工程等行業。
安裝方便：安裝簡單方便，可以直接安裝在管道上，無需額外的支架或設備。
進口硬密封法蘭蝶閥參數
公稱通徑：DN50-DN2000(2"-80") | 公稱壓力：1.0Mpa-15Mpa(150LB-900LB) |
適用溫度：-40℃~550℃ | 適用介質：水、油品、蒸汽 |
閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M | 蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M |
閥座材質：不銹鋼、不銹鋼+STL硬質合金 | 密封圈材質：304+石墨 |
閥桿材質：不銹鋼 | 填料材質：柔性石墨/PTFE |
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448 | 結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558 |
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092 | 檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266 |

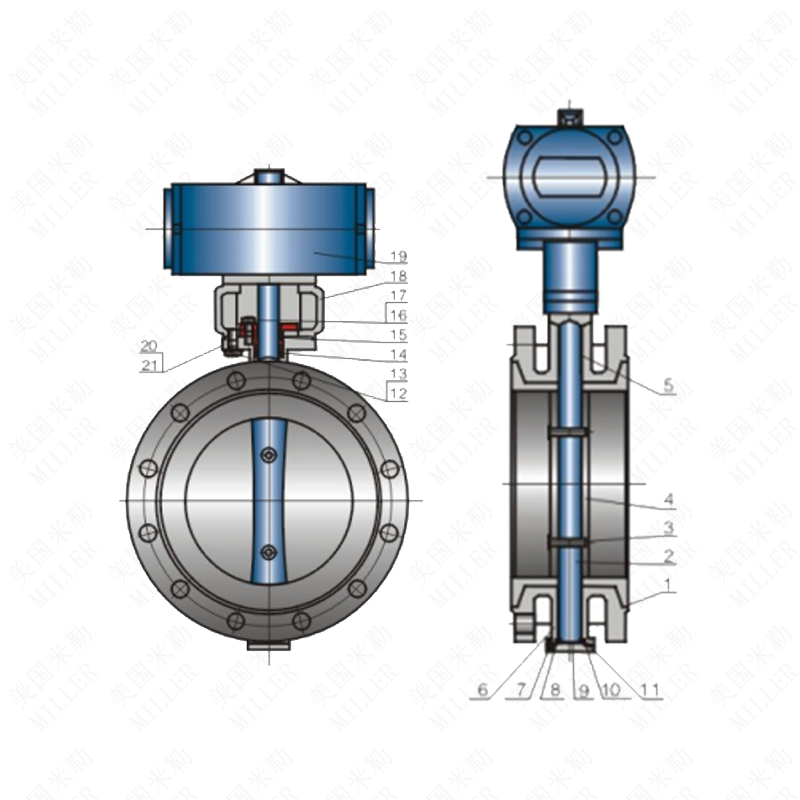

進口硬密封法蘭蝶閥結構圖
No. | Parts Namo | Material | |
Stainless Stcel | Cast Stoel | ||
1 | Bady | ZGOCrENi9 | WCB+NBR |
2 | Stem | 304 | 2Cr13 |
3 | Pin | 304 | 2Cr13 |
4 | Disc | ZGOCr8Ni9 | 304 |
5 | Bushing | H62 | H62 |
6 | Lower Bushing | H62 | H62 |
7 | Gland Bolt | OCr8Ni9 | 35CrMoA |
8 | Sealing Ring | A3 | A3 |
g | Space | OCr8Nig | Q235A |
10 | Gasket | PTFE | 304+graphite |
11 | Lower Covcr | 0Cr8Ni9 | WCB |
12 | Nut | OCr8Ni9 | 45 |
13 | Cove Bolt | 0CrBNi9 | 35CrMoA |
14 | Packing | PTFE | Flexible Graphite |
15 | Gland Flange | ZGOCr8Ni9 | WCB |
16 | Gasket | OCr8Ni9 | 65Mn |
17 | Cove Bolt | 0Cr8Ni9 | 35CrMoA |
18 | Bracket | WCB | WCB |
19 | Phoumatic Actuatcr | Composite type | Composite ty pe |
20 | Name Plate | AL | AL |
21 | Rivet | ML2 | ML2 |
進口硬密封法蘭蝶閥連接尺寸
NPS | DN | D | D1 | D2 RaisedlFac | f1 Boss | b | n-d0 | Short pattern | H | H1 | B | E | Do |
3" | 8o | 19o | 152.5 | 127 | 1.6 | 24 | 4X18 | 114 | 472 | 350 | 50 | 130 | 203 |
4" | 100 | 230 | 190.5 | 175.5 | 1.6 | 24 | 8X18 | 127 | 520 | 375 | 60 | 188 | 203 |
6" | 150 | 280 | 241.5 | 216 | 1.6 | 25.5 | 8x22 | 140 | 58o | 410 | 67 | 220 | 305 |
8" | 200 | 345 | 298.5 | 270 | 1.6 | 29 | 8x22 | 152 | 650 | 440 | 9o | 260 | 460 |
10" | 250 | 405 | 362 | 324 | 1.6 | 30.5 | 12x26 | 165 | 700 | 460 | 90 | 260 | 460 |
12" | 300 | 485 | 432 | 381 | 1.6 | 32 | 12x26 | 178 | 800 | 530 | 100 | 295 | 610 |
14" | 350 | 535 | 476 | 413 | 1.6 | 35 | 12x29.5 | 190 | 98o | 675 | 100 | 320 | 356 |
16" | 400 | 600 | 540 | 470 | 1.6 | 37 | 16X29.5 | 216 | 1042 | 710 | 120 | 320 | 457 |
18" | 450 | 635 | 578 | 533.5 | 1.6 | 40 | 16X32.5 | 222 | 1110 | 750 | 120 | 340 | 610 |
20" | 500 | 700 | 635 | 584 | 1.6 | 43 | 20x32.5 | 229 | 1170 | 760 | 140 | 340 | 762 |
24" | 600 | 815 | 749.5 | 692 | 1.6 | 48 | 20x35 | 267 | 1225 | 777 | 140 | 360 | 762 |
26" | 650 | 786 | 744.5 | 711 | 1.6 | 41.5 | 36x22.5 | 267 | 1100 | 670 | 155 | 360 | 300 |
28" | 7oo | 837 | 795.5 | 762 | 1.6 | 44.5 | 40×22.5 | 292 | 1157 | 703 | 155 | 360 | 300 |
30" | 750 | 888 | 846 | 813 | 1.6 | 44.5 | 44x22.5 | 308 | 1210 | 730 | 155 | 360 | 300 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口蝶閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的進口蝶閥產品，涵蓋了廣泛的應用場景和行業。
