進口襯氟閘閥


成立2012年，專注于閥門定制生產批發，服務案例不計其數，
客戶至上、誠意為先，用技術和實力說話。



















進口閘閥







    •








產品信息




  • 產品名稱： 進口襯氟法蘭閘閥
    •

  • 產品型號： 30
    •

  • 產品壓力： 1.6MPA~6.4MPA
    •

  • 產品材質： WCB  304  316
    •

  • 產品口徑： DN15~DN500
    •

  • 產品溫度： -40~200℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •










美國米勒進口襯氟法蘭閘閥是一種閥體、閥蓋及閥瓣等與流體接觸的零部件金屬表面都均勻包裹有一層氟塑料制作的襯里層并利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)的襯氟楔式閘閥，其閥體和閥蓋襯里分別設置于物料流道和內壁上，特別適合用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等的管路上，其中襯聚全氟乙丙烯的閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體等介質上使用
進口襯氟法蘭閘閥參數
公稱通徑：DN15-DN500
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
公稱壓力：1.6Mpa-6.4Mpa
閘板材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
適用溫度：-40℃~200℃
填料墊片：柔性石墨PTFE(F4)
適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質
襯里：PCTFE(F3)；PVDF(F2)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4)
設計制造：HG/T 3704；GB/T 12234；API 60
結構長度：HG/T 3704；GB/T 12221；ASMEB16.10
檢查試驗：G8/T 13927；J8/T 9092；API 598
法蘭標準：HG/T 20592；GB/T 9119；ASME B16.5；JIS B2220
進口襯氟法蘭閘閥應用
進口襯氟法蘭閘閥廣泛應用于含有腐蝕性介質的管道系統，如：
  1. 化學工業：輸送酸堿液體、有毒液體、溶劑等。
  2. 制藥工業：輸送含有腐蝕性介質的藥物。
  3. 電鍍工業：輸送含有腐蝕性介質的電鍍液。
  4. 飲用水工業：輸送含有氯離子的飲用水。
進口襯氟法蘭閘閥的應用廣泛，因其具有耐腐蝕性能好、使用壽命長、密封性能好等特點。在輸送含有腐蝕性介質的系統中，進口襯氟法蘭閘閥是一種可靠的設備。
進口襯氟法蘭閘閥結構特點
進口襯氟法蘭閘閥的結構特點如下：
  1. 襯墊材料：進口襯氟法蘭閘閥表面覆蓋有氟橡膠襯墊，具有良好的耐腐蝕性。
  2. 密封性能：采用特殊的密封形式，具有良好的密封性能。
  3. 結構簡單：結構簡單，容易安裝和維護。
  4. 可靠性：具有良好的可靠性，能長期工作在含有腐蝕性介質的環境中。
  5. 合理的價格：相比于其他耐腐蝕性閘閥，襯氟閘閥具有合理的價格。
進口襯氟法蘭閘閥的結構特點使其能夠適用于輸送含有腐蝕性介質的系統，是一種可靠的設備。

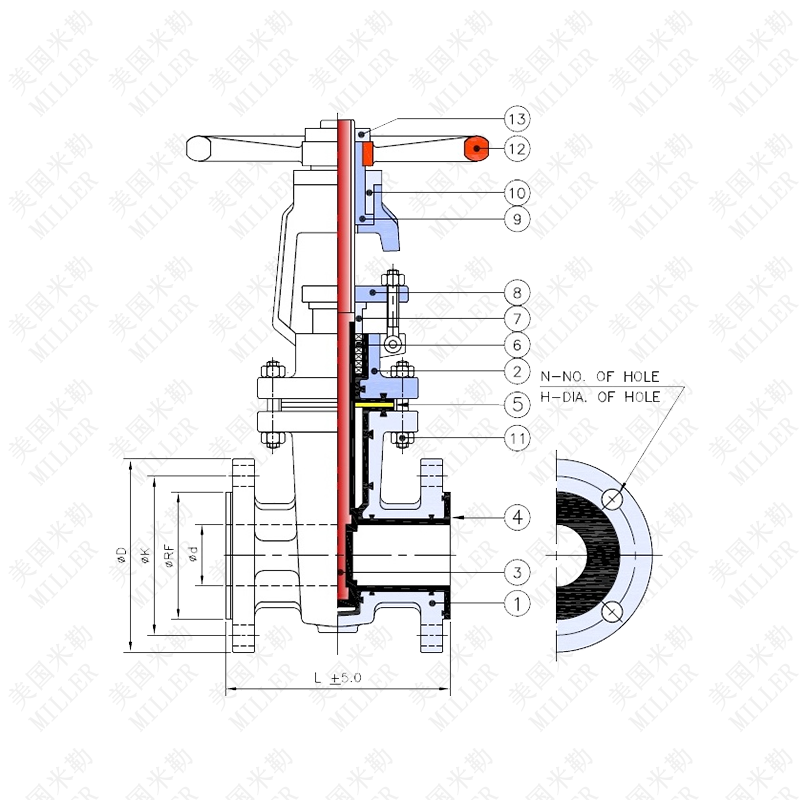

進口襯氟法蘭閘閥結構圖
進口襯氟法蘭閘閥結構圖

SR. NO.
DESCRIPTION
MOC
1
BODY
WCB/CF8/CF8M/CF3/CF3M
2
BONNET
WCB/CF8/CF8M/CF3/CF3M
3
WEDGE WITH STEM
WCB/CF8/CF8M/CF3/CF3M
4
BODY+BONNET LINING
FEP / PFA
5
GASKET
PTFE
6
GLAND PACKING
PTFE
7
GLAND BUSH
S.S. 304/316
8
GLAND FLANGE
C.S./S.S. 304/316
9
SPINDLE NUT
S.G. IRON
10
BONNET NUT
C.S.
11
HAND WHEEL
S.G. IRON
12
HAND WHEEL NUT
C.S.
13
FASTENERS
B7-2H/S.S. 304
 進口襯氟法蘭閘閥連接尺寸

Size(mm)
25
40
50
65
80
100
150
200
250
300
Size(inch)
1"
1?"
2"
2?"
3"
4"
6"
8"
10"
12"
L
127
165
178
192
203
229
267
292
330
356
?d
25
38
50
65
75
100
150
200
250
300
O.D. ?D
110
125
150
180
190
230
280
345
405
485
P.C.D. ?K
79.2
98.5
120.6
139.7
152.4
190.5
241.3
298.4
362
431.8
R.F.DIA. ?RF
50.8
73.0
92.1
104.7
127.0
157.2
215.9
269.9
323.8
381
No. OF HOLE N
4
4
4
4
4
8
8
8
12
12
HOLE DIA. ?H
15.8
15.8
19
19
19
19
22
22
25.4
25.4
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA
Miller VALVE GATE
INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口閘閥廣泛應用于石油、化工、制藥、冶金、電力等行業的流體管路中。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的進口閘閥產品，涵蓋了廣泛的應用場景和行業。
