進口截止閥







    •








產品信息




  • 產品名稱： 進口美標法蘭截止閥
    •

  • 產品型號： 31
    •

  • 產品壓力： 150LB-2500LB
    •

  • 產品材質： WCB  A105 304  316
    •

  • 產品口徑： DN15~DN1000
    •

  • 產品溫度： -40~550℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •










美國米勒進口美標法蘭截止閥是一款以法蘭連接方式的截止閥，具有材質多樣化，耐高壓，耐腐蝕。進口法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
進口美標法蘭截止閥參數
公稱通徑：DN15-DN1200
閥體材質：WCB 304/CF8；316/CF8M；316L/CF3M
公稱壓力：150LB-2500LB
閥芯材質：WCB 304/CF8；316/CF8M；316L/CF3M
適用溫度：-40℃~550℃
閥桿材質：不銹鋼
適用介質：水、油、蒸汽
填料材質：柔性石墨
結構長度：ASME B16.10

設計標準：API600
法蘭標準：ASME B16.5
檢查試驗：API 598

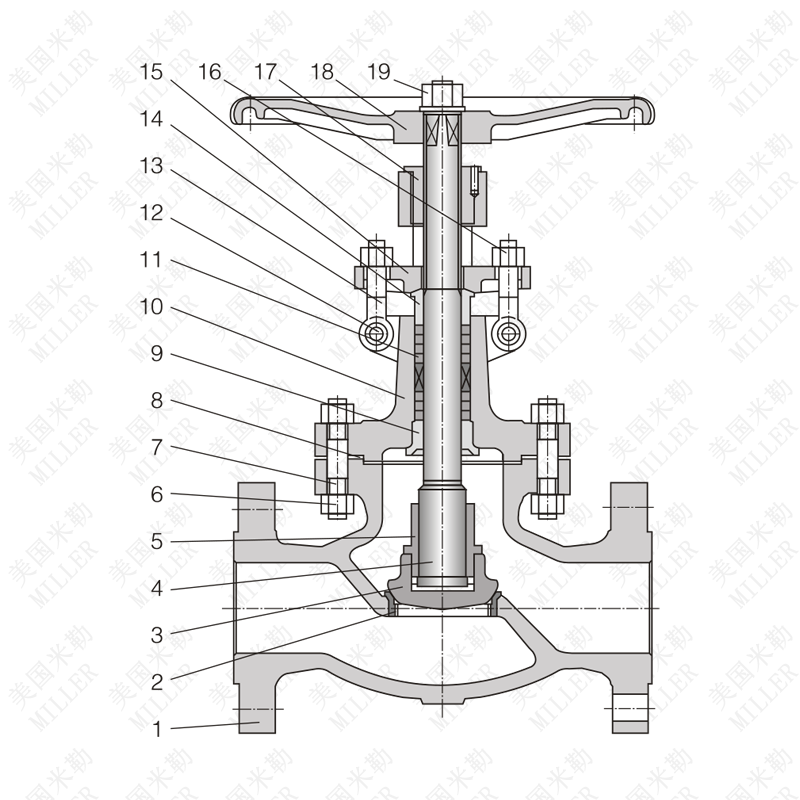

進口美標法蘭截止閥結構圖
Parts
No.
Parts Name
Materials
WCB/Trim 1
wCB/Trim 5
WCB/Trim 8
CFB/304
CF8M/316
1
Body
ASTM A216 WCB
ASTM A216 WCB
ASTM A216 WCB
ASTM A351 CF8
ASTM A351 CF8M
2
Seat ring
A105+13Cr
A105+STL
A105+STL
ASTM A351 CF8
ASTM A351 CF8M
3
Disc
ASTMA216WCB+13Cr
ASTMA216WCB+STL
ASTMA216WCB+13Cr
ASTM A351 CF8
ASTM A351 CF8M
4
Stem
ASTM A182 F6a
ASTM A182 F6a
ASTM A182 F6a
ASTM A182 F304
ASTM A182 F316
5
Disc nut
ASTM A216 WCB
ASTM A216 WCB
ASTM A216 WCB
ASTM A351 CF8
ASTM A351 CF8M
6
Bonnet nut
ASTM A1942H
ASTM A1942H
ASTM A1942H
ASTM A1948
ASTM A1948M
7
Bonnet bolt
ASTM A193 B7
ASTM A193 B7
ASTM A193 B7
ASTM A193 B8
ASTM A193 B8M
8
Gasket
304 sheet+Graphite
304 sheet+ Graphite
304 sheet+ Graphite
304+Graphite
316+Graphite
9
Backseat bushing
ASTM A182 F6a
ASTM A182 F6a
ASTM A182 F6a
ASTM A351 CF8
ASTM A351 CF8M
10
Bonnet
ASTM A216 WCB
ASTM A216 WCB
ASTM A216 WCB
ASTM A351 CF8
ASTM A351 CF8M
11
Packing
Graphite
Graphite
Graphite
Graphite
Graphite
12
Eyebolt pin
ASTM A36
ASTM A36
ASTM A36
304ss
316ss
13
Gland eyebolt
ASTM A193 B7
ASTM A193 B7
ASTM A193 B7
ASTM A193 B8
ASTM A193 B8M
14
Gland
ASTM A182 F6a
A5TM A182 F6a
ASTM A182 F6a
ASTM A182 F304
ASTM A182 F316
15
Gland flange
ASTM A216 WCB
ASTM A216 WCB
ASTM A216 WCB
ASTM A351 CF8
ASTM A351 CF8M
16
Eyebolt nut
ASTM A1942H
ASTM A1942H
ASTM A1942H
ASTM A1948
ASTM A1948M
17
Stem nut
ASTM A439 D2
ASTM A439 D2
ASTM A439 D2
ASTM A439 D2
ASTM A439 D2
18
Hand wheel
Ductile Iron
Ductile Iron
Ductile lron
Ductile Iron
Ductile Iron
19
Hand wheel nut
Carbon stee
Carbon steel
Carbon steel
Carbon steel
Carbon steel

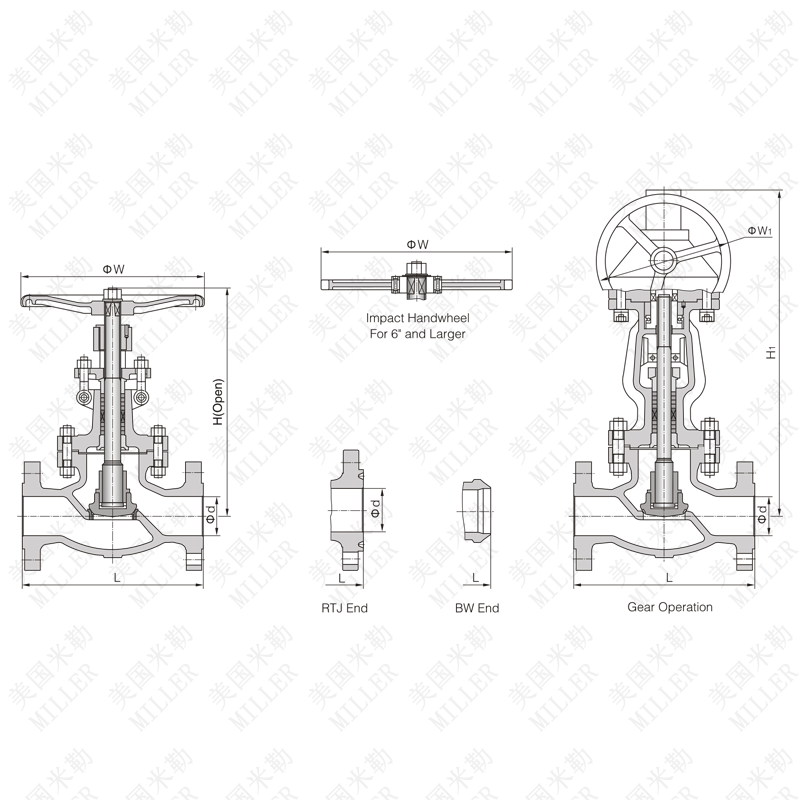

進口美標法蘭截止閥連接尺寸
進口美標法蘭截止閥結構特點
進口美標法蘭截止閥是一種符合美國國家標準（ANSI）的法蘭連接式截止閥。該類型閥門符合美國的相關規范和標準，其主要特點包括以下幾個方面：
  1. 法蘭連接：進口美標法蘭截止閥采用ANSI標準規定的法蘭連接方式，安裝方便，適用于各種場合的管道連接。
  2. 結構簡單：進口美標法蘭截止閥的結構相對簡單，由閥體、閥蓋、閥芯和密封件等基本部件組成，操作和維護都比較容易。
  3. 承受壓力：進口美標法蘭截止閥的壓力等級一般比較高，常用的壓力等級為Class 150、Class 300、Class 600等。
  4. 耐腐蝕：進口美標法蘭截止閥通常采用耐腐蝕材料，如不銹鋼、銅、鋁等，以保證閥門的耐腐蝕性能，從而延長閥門的使用壽命。
  5. 應用廣泛：進口美標法蘭截止閥適用于各種工業領域，如石油化工、化學制藥、電力、造紙等。
總之，進口美標法蘭截止閥是一種符合美國國家標準的法蘭連接式截止閥，具有法蘭連接、結構簡單、承受壓力、耐腐蝕、應用廣泛等特點，常用于石油化工、化學制藥、電力、造紙等工業領域。
在閥門行業中，ANSI標準被廣泛應用于各種類型的閥門產品，如美標法蘭、美標螺紋、美標對夾等連接方式的閥門產品。ANSI標準還規定了閥門的尺寸、材料、壓力等方面的標準，這些標準對于確保閥門產品的質量和安全性具有非常重要的作用。
Class
Size
Dimensions(mm)
Weight(kg)
NPS
DN
L

H
Hi
w
wi
Hw
G.o
RF
RTJ
Bw
150LB
1/2
15
108
119
108
13
182

100

4

a4
20
117
130
117
19
193

100

6

1
25
127
140
127
25
217

100

8

11/4
32
140
152
140
32
235

135

12

11/2
40
165
178
165
38
258

135

16

2
50
203
216
203
51
330

200

25

21/2
65
216
229
216
64
360

250

42

3
80
241
254
241
76
390

280

46

4
100
292
305
292
102
445

30o

74

5
125
356
369
356
127
480

350

111

6
150
406
419
406
152
520
556
350
310
165
258
8
200
495
508
495
203
60o
658
400
310
275
300
10
250
622
635
622
254
773
805
450
460
400
450
12
300
698
711
698
305
880
955
500
460
624
725
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA
Miller VALVE GATE
INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
