10種常用進口閥門的壓力測試方法及注意事項

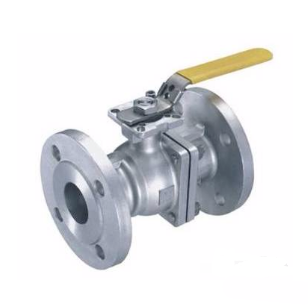

氣動球閥的強度試驗應在球體半開狀態下進行。

將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。

 固定式球閥密封性試驗：

在試驗前將球體空載轉動幾次，固定式球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．5倍。

在規定時問內，沒有降壓現象為合格；再從另一端引入試驗介質，重復上述試驗。然后，將閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。

 三通球閥應在各個位置上進行密封性試驗。

止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。

止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。

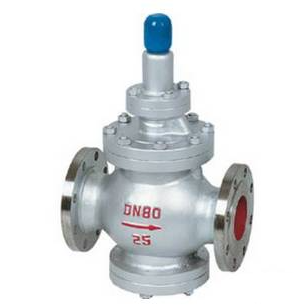

減壓閥種類很多, 主要有活塞式和彈簧薄膜式兩種。活塞式減壓閥是通過活塞的作用進行減壓的閥門。彈簧薄膜式減壓閥, 是依靠彈簧和薄膜來進行壓力平衡的。

減壓閥是將介質壓力降低到一定數值的自動閥門，一般閥后壓力要小于閥前壓力的50% 。

減壓閥的強度試驗一般以單件試驗后組裝，亦可組裝后試驗。強度試驗持續時間：DN<50mm的lmin；dn65～150mm的大于2min；dn>150mm的大于3min。波紋管與組件焊接后，應用減壓閥后最高壓力的1．5倍、用空氣進行強度試驗。

密封性試驗時按實際工作介質進行。用空氣或水試驗時，以公稱壓力的1．1倍進行試驗；用蒸汽試驗時，以工作溫度下允許的最高工作壓力進行。進口壓力與出口壓力之差要求不小于0.2MPa。

試驗方法為：進口壓力調定后，逐漸調節該閥的調節螺釘，使出口壓力在最大與最小值范圍內能靈敏地、連續地變化，不得有停滯、卡阻現象。

對蒸汽減壓閥，當進口壓力調走后，關閉閥后截斷閥，出口壓力為最高和最低值，在2min內，其出口壓力的升值應符合表1中規定，同時，閥后管道容積符合表2中規定為合格；對水、空氣減壓閥，當進口壓力調定后，出口壓力為零時，關閉減壓閥進行密封性試驗，在2min內無泄漏為合格。

截止閥的閉合原理是, 依靠閥杠壓力, 使閥瓣密封面與閥座密封面緊密貼合, 阻止介質流通。

截止閥只許介質單向流動, 安裝時有方向性。它的結構長度大于閘閥, 同時流體阻力大, 長期運行時, 密封可靠性不強。截止閥分為三類 : 直通式、直角式及直流式斜截止閥。

截止閥, 也叫截門, 閥門對其所在的管路中的介質起著切斷和節流的重要作用。

截止閥是使用十分廣泛的一種閥門, 它之所以廣受歡迎, 是由于開閉過程中密封面之間摩擦力小, 比較耐用, 開啟高度不大, 制造容易, 維修方便, 不僅適用于中低壓, 而且適用于高壓。

強度試驗時，通常將組裝好的閥門放在試壓架中，打開閥瓣，注入介質至規定值，檢查閥體和閥蓋是否冒汗和滲漏，也可單件進行強度試驗。

密封性試驗時，截止閥的閥桿成垂直狀態，閥瓣開啟，介質從閥瓣底下一端引入至規定值，檢查填料和墊片處；待合格后關閉閥瓣，打開另一端檢查是否有滲漏。

如果閥門強度和密封性試驗都要做時，可先做強度試驗，然后降壓至密封性試驗規定值，檢查填料和墊片處；再關閉閥瓣，打開出口端檢查密封面是否滲漏。

蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。

蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

氣動蝶閥的強度試驗與截止閥一樣。蝶閥的密封性能試驗應從介質流人端引入試驗介質，蝶板應開啟，另一端封閉，注入壓力至規定值。

檢查填料和其他密封處無滲漏后，關閉蝶板，打開另一端，檢查蝶板密封處無滲漏為合格。作為調節流量用的蝶閥可不做密封性能試驗。

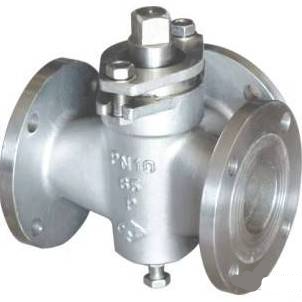

旋塞閥是用帶通孔的塞體作為啟閉件的閥門，塞體隨閥桿轉動，以實現啟閉動作。

旋塞閥最適用于切斷和連接介質及分流，但根據密封面的適用性能和耐沖蝕性，有時也可用于節流。

       旋塞閥廣泛應用于油田開采、運輸和煉油設備、石油化工、化學工業、煤氣、天然氣、液化石油氣、暖通行業和一般工業。

       旋塞閥也適用于輸送含有懸浮固體和顆粒的液體。直通旋塞閥配合保溫措施后，可輸送含晶體的物料。

旋塞閥強度試驗時，介質從一端引入，其余通道關閉，旋塞閥依次旋轉到所有全開工作位置進行試驗。如果閥體內沒有發現泄漏，則為合格。

嚴密性試驗時，直通旋塞應保持腔內壓力與通道內壓力相等，將旋塞旋轉至關閉位置，從另一端檢查，然后將旋塞旋轉180°重復上述試驗；三通或四通旋塞閥應保持腔內壓力與通道一端壓力相等，依次將旋塞閥旋轉至關閉位置，壓力從直角端引入，同時從另一端檢查。

旋塞閥試驗前，允許在密封面上涂一層非酸性稀潤滑油。如果在規定時間內沒有發現滲漏和增大的水滴，則為合格。旋塞閥的試驗時間可以短一些，根據公稱直徑一般為l ~ 3min。

用于氣體的旋塞閥應在1.25倍工作壓力下進行氣密性試驗。

隔膜閥啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開。隔膜閥實際上不過是“鉗夾”的閥，一個彈性的，可擾的膜片，用螺椿連接在壓縮件上，壓縮件是由閥桿所操作而上下移動，當壓縮件上升，膜片就高舉，而造成通路，當壓縮件下降，膜片就壓在閥體堰上（假使為堰式閥）或壓在輪廓的底部（假使為直通式）。

隔膜閥適用于開關及節流之用，隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大；無泄漏，能用于高粘度及有懸浮顆粒介質的調節。

隔膜把介質與閥桿上腔隔離，所以沒有填料介質也不會外漏。但是，由于隔膜和襯里材料的限制，耐壓性、耐溫性較差，一般只適用于1.6MPa公稱壓力和150℃以下。

隔膜閥強度試驗從任一端引入介質，開啟閥瓣，另一端封閉，試驗壓力升至規定值后，看閥體和閥蓋無滲漏為合格。然后降壓至密封性試驗壓力，關閉閥瓣，打開另一端進行檢查，無滲漏為合格。

閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。

閘閥的閉合原理是閘板密封面與閥座密封面高度光潔、平整一致, 相互貼合, 可阻止介質流過, 并依靠頂模、彈簧或閘板的模形, 來增強密封效果。

閘閥在管路中主要起切斷作用，流體阻力小，啟閉省勁，可以在介質雙向流動的情況下使用， 沒有方向性，全開時密封面不易沖蝕，結構長度短，不僅適合做小閥門，而且適合做大閥門。

閘閥的強度試驗與截止閥一樣。閘閥的密封性試驗有兩種方法。

 閘板開啟，使閥內壓力升至規定值；然后關閉閘板，立即取出閘閥，檢查閘板兩側密封處有否滲漏或者直接往閥蓋上的堵頭內注入試驗介質至規定值，檢查閘板兩側密封處。以上方法叫做中間試壓。這種方法不宜在公稱通徑DN32mm以下的閘閥做密封試驗。

 另一種方法是將閘板開啟，使閥門試驗壓力升至規定值；然后關閘板，打開一端盲板，檢查密封面是否滲漏。再倒頭，作以上重復試驗至合格為止。

 氣動閘閥填料和墊片處密封性試驗應在閘板密封性試驗之前進行。

安全閥在系統中起安全保護作用，安全閥的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。

安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。注安全閥必須經過壓力試驗才能使用。

 安全閥的強度試驗與其他閥門一樣，是用水作試驗的。試驗閥體下部時，壓力從進I=I端引入，密封面封閉；試驗閥體上部和閥蓋時，壓力從出El端引入，其他端封閉。在規定時間內閥體和閥蓋無滲漏現象為合格。

 密封性試驗和定壓試驗，一般使用介質是：蒸汽用安全閥以飽和蒸汽為試驗介質；氨或其他氣體用閥以空氣為試驗介質；水和其他非腐蝕性液體用閥以水為試驗介質。對于一些重要位置的安全閥常用氮氣為試驗介質。

 密封試驗以公稱壓力值為試驗壓力進行試驗，其次數不少于兩次，在規定時間內無滲漏為合格。

 驗漏方法有兩種：一是將安全閥各連接處密封，用黃油把薄紙封貼在出El法蘭上，薄紙鼓起為漏，不鼓起為合格；二是用黃油把薄塑料板或其他板封貼在出口法蘭下部，灌水封住閥瓣，檢驗水中不冒泡為合格。

 安全閥定壓和回座壓力試驗次數不少于3次，符合規定為合格。安全閥的各項性能試驗見GB／T 12242–1989安全閥 性能試驗方法》。

蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。根據工作原理的不同，蒸汽疏水閥可化為以下三種類型：

利用凝結水和蒸汽的密度差，通過凝結水液位的變化，浮子可以提升并帶動閥瓣開啟或關閉，從而達到阻汽排水的目的。

機械阱的過冷度很小，不受工作壓力和溫度變化的影響。有水就排。如果加熱設備中沒有水，可以使加熱設備達到最佳的熱交換效率。最大背壓率為80%，工作質量高。是生產過程中加熱設備最理想的疏水閥。

蒸汽和冷凝水的溫差使感溫元件變形或膨脹，驅動閥芯開啟和關閉。
       靜態疏水閥的過冷度比較大，一般在15-40度。可以利用冷凝水中的部分顯熱，閥門前一直有高溫冷凝水，所以沒有蒸汽泄漏，節能效果顯著。
       是蒸汽管道、伴熱管道、小型加熱設備、采暖設備、溫度要求低的小型加熱設備的理想疏水閥。

這類疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。

因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、最大背為50%，有噪音，閥片工作頻繁，使用壽命短。

疏水閥的種類很多，測試項目也很多。一般只進行水壓強度試驗、壓力試驗和動作試驗。

強度與其他閥門相同。

耐壓試驗是對浮球等密封部件進行1.2倍公稱壓力的水壓試驗。

試驗是交替通入蒸汽和飽和水，試驗次數不少于3次。試驗壓力應分別在最高工作壓力、最低工作壓力和最低工作壓力下進行，并以動作靈敏、不漏汽為合格。疏水閥的動作試驗和嚴密性試驗通常在實驗室進行。

除水壓強度試驗、壓力試驗和動作試驗外，疏水閥還包括熱冷凝水置換試驗、過冷試驗、最大允許背壓率試驗、漏汽率試驗、排氣能力試驗、最小工作壓力試驗和最大工作壓力試驗等。，視情況而定。
