進口閥門和管道連接說明：螺紋、法蘭、焊接等
作者：中鼎閥門 時間：2024-12-06 13:59:33 閱讀：
什么是閥門連接？
閥門連接件是連接到管道并允許閥門與管道系統連接的閥門組件。有六種主要類型的連接用于在管道系統中安裝閥門和其他過程組件，每種類型都有其優點和缺點：
螺紋
焊接連接
法蘭式
壓縮
聯盟
歧管安裝
在選擇閥門連接類型時，重要的是要考慮以下因素：
遵守行業和/或工廠標準
成本
易于安裝
易于拆卸以進行維修或更換
庫存簡化
防漏
閥門的持久性
壓力等級/系統壓力
重量和尺寸
您的系統規格將決定最有效的連接類型。
螺紋球閥
螺紋閥門連接是最常見的閥門連接類型之一。這種閥門樣式采用螺旋式設計，可與管道系統集成。螺紋閥連接有三種主要配置：
女x女
男x男
男x女
螺紋閥門連接在閥門和管道之間提供了緊密的密封和流線型連接。閥門通常具有內螺紋連接，安裝在外螺紋管的末端。閥門和管道上的螺紋必須遵循相同的標準螺紋設計才能兼容。
采用螺紋連接的球閥易于安裝、維護和更換，價格低廉，是小型應用的理想選擇。在具有直徑小于 4 英寸的球閥的應用中，通常首選螺紋連接。這是因為直徑較大的連接更難以密封，因此容易通過螺紋泄漏。
即使使用較小的螺紋球閥連接，也建議在公螺紋和母螺紋之間使用管帶或密封劑作為預防措施。兩者都提供額外的密封，密封劑還起到潤滑作用，防止金屬與金屬的接觸和磨損。
螺紋球閥連接（直與錐形連接）
正如我們上面提到的，有一些行業標準來管理螺紋設計。螺紋連接可以是直的或錐形的，確切的規格由三組標準確定：國家管螺紋、英國標準管和公制（更多內容見下文）。
直螺紋連接在其整個長度上保持相同的直徑，并且需要墊圈或軟 O 形密封圈以保持密封。顧名思義，錐形螺紋的直徑朝向連接末端逐漸變細。錐形連接不需要 O 形圈密封，但仍需要管帶或密封劑來實現防漏密封。
美標管螺紋 (NPT)
National Pipe Thread (NPT) 是北美大部分地區（不包括墨西哥）的管道螺紋設計標準。NPT 螺紋是統一的，螺距為 60 度角，具有平坦的波峰和波谷，可以是直的 (NPS) 或錐形的。當連接外螺紋和內螺紋錐形螺紋時，它們會相互拉緊以形成防漏密封。
NPT 規范由ASME B1.20.1定義。尺寸按連接的大直徑（以英寸為單位）分類，后跟“NPT”（4 NPT）。
英標管螺紋 (BSP)
除美國和加拿大外，世界大部分地區都接受英國標準管 (BSP) 螺紋。BSP螺紋統一，螺距為55度角，峰谷圓潤；像 NPT 螺紋一樣，它們可以是錐形的或直的。
錐形 BSP (BSPT) 螺紋連接需要密封劑以在公組件和母組件之間形成防漏密封。直螺紋或平行 BSP (BSPP) 螺紋連接不需要螺紋密封劑，因為設計中包含了粘合密封。
BSP 螺紋由BS EN 10226-1:2004、BS EN 10226-2:2005和BS EN 10226-3:2005 定義。BSP 尺寸使用字母 R（代表 rohr，或德語中的“管道”）表示錐形連接，使用 G（氣體）表示直連接，后跟以英寸為單位的大直徑 (R 2 ?)。
公制螺紋標準 (M)
ISO 公制螺紋標準或 M 是一種國際通用螺紋標準。M 螺紋是平行的，傾斜 60 度，有平坦的波峰和波谷。該設計由ISO 68-1定義，這是 ISO 于 1947 年制定的首批標準之一。
M、BSP 和 NPT 螺紋之間的主要區別在于 M 螺紋以毫米為單位。尺寸用 M 指定，后跟大徑和螺距，用連字符 (M8-1.25) 分隔。螺距是兩根螺紋牙頂之間的距離（以毫米為單位）。
焊接閥門連接
閥門連接可以焊接到管道系統中，以防止泄漏的可能性。焊接閥門連接通常用于高溫和高壓系統，例如化學加工，其中泄漏引起的錯誤空間為零。這通常被認為是永久性安裝，因為閥門需要拆焊才能從管道中移除。
法蘭閥連接
法蘭是實心金屬板，帶有圍繞閥門連接邊緣的螺栓孔。當法蘭閥安裝在管道系統中時，板可以用螺栓固定在管道上的另一個法蘭上，從而形成牢固的連接。法蘭連接常見于直徑大于 4 英寸的閥門中，并且在工業應用中很常見。法蘭易于安裝和拆卸，便于日常清潔。與螺紋連接一樣，法蘭連接必須遵守嚴格的標準，這些標準定義了板設計、孔的尺寸和位置以及孔中的螺紋類型（ASME B16.5 – 2020和ISO 7005-1:2011）。
壓縮閥連接
有三種類型的壓縮連接：
傳統壓縮：將螺紋螺母和稱為套圈的軟金屬袖帶滑過管道末端，然后擰緊螺母，直到將套圈壓入閥座。套圈在閥門和壓緊螺母之間被壓縮，形成防漏密封。傳統的壓縮連接通常在住宅管道中找到。

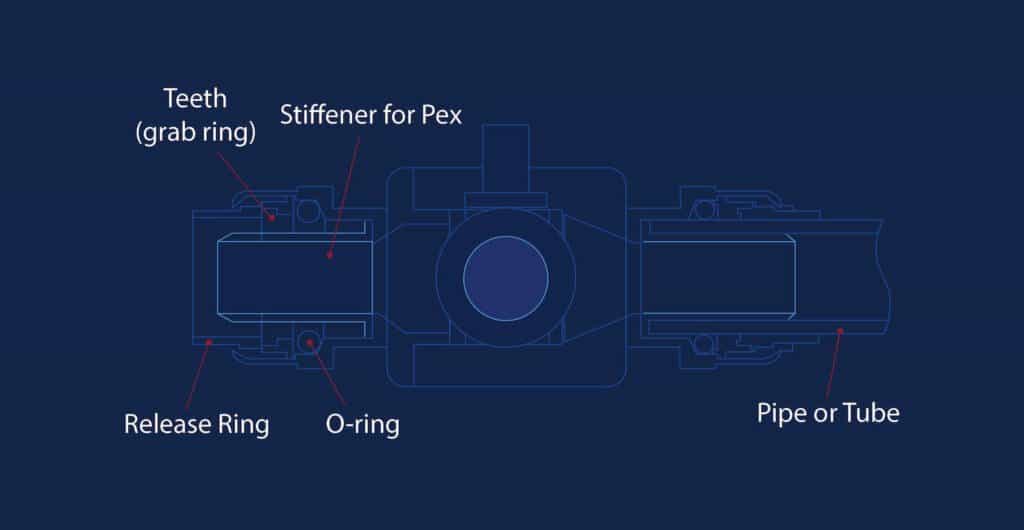

Push-to-Connect：閥口內略小于連接管外徑的 O 形環在管道周圍拉伸并壓縮在其與閥體之間。一個帶齒的抓環鉆入管道并防止其滑出，但可以通過按下釋放環以縮回齒來輕松移除管道。推連接解決方案通常用于住宅管道系統。

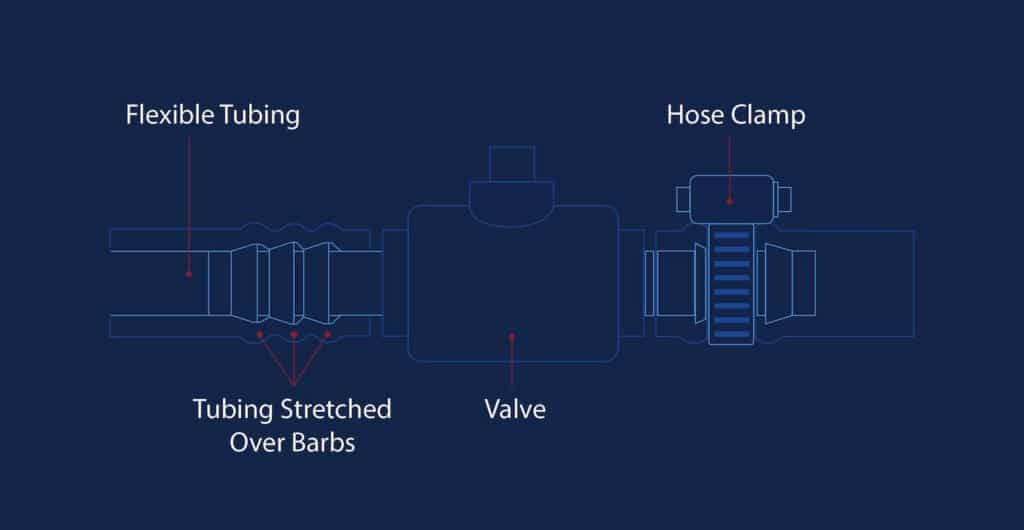

帶刺軟管連接：低壓系統的理想選擇，這些連接用于將軟軟管連接到閥門。閥門有一個長端連接，外部帶有倒鉤，當軟管在連接處伸展時，它咬入軟管內部。倒鉤可以很好地固定軟管，但建議使用軟管夾來加強連接。
聯合閥連接
聯合閥連接利用附加組件將兩種不同的連接類型連接在一起。帶螺紋的內螺紋套環螺母連接到外螺紋閥端并鎖定到安裝在管道末端的短管上。
活接連接允許快速輕松地從管道系統中移除閥門以進行清潔或維護。

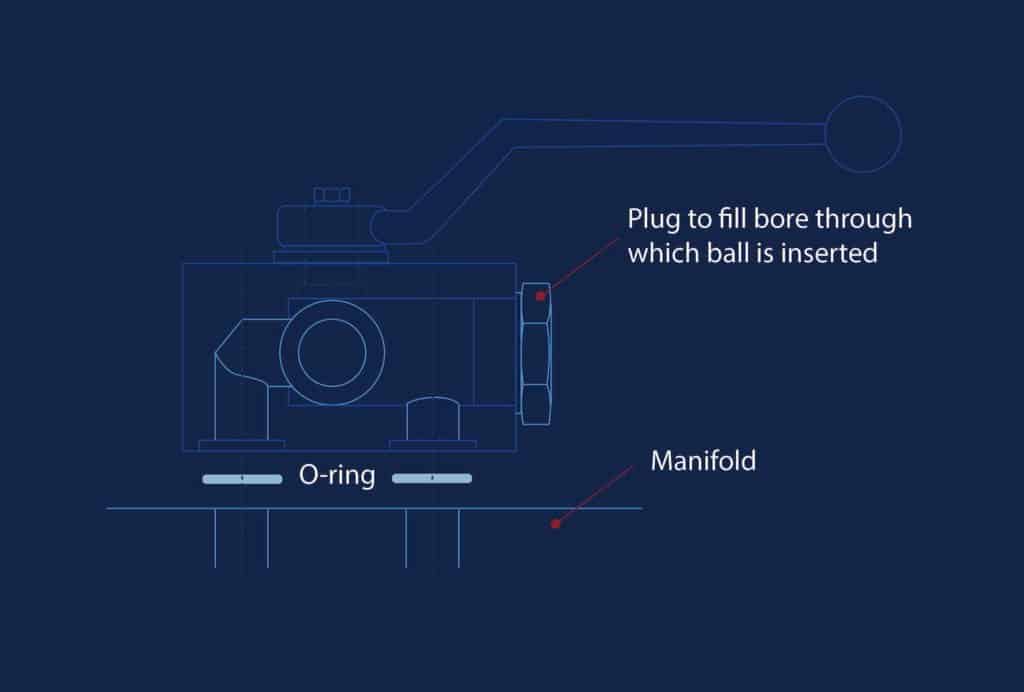

歧管安裝閥連接
歧管安裝連接通常用于將多個電磁閥連接在一起，或將電磁閥連接到具有 NAMUR 型安裝接口的氣動執行器上。歧管安裝連接包含一個單獨的組件，該組件具有一個平面，兩個端口與閥體上的端口相匹配。閥門用螺栓固定在歧管組件上，其凹入的 O 形環被壓縮以形成緊密密封。
閥門和管道連接表
在閥門連接方面有很多要記住的事情！使用此表作為不同類型閥門連接的快速參考。
| 連接類型 | 應用 | 所需配件 | 優點 | 缺點 |
| 螺紋（錐形） |
|
|
|
|
| 螺紋（直） |
|
|
|
|
| 焊接的 |
|
|
|
|
| 法蘭式 |
|
|
|
|
| 傳統壓縮 |
|
|
|
|
| 一鍵連接 |
|
|
| |
| 帶刺軟管 |
|
|
|
|
| 連接 |
|
|
|
|
| 歧管安裝 |
|
|
|
|
