什么是電磁閥？常用電磁閥常見故障與解決辦法
作者：中鼎閥門 時間：2024-12-06 13:43:18 閱讀：
進口電磁閥線圈的額定電壓有DC12V、DC24V、AC24V(50/60Hz)、AC110V(50/60Hz)、AC220V(50/60Hz)、AC380V(50/60Hz)。
一般在電氣設計時要么采用AC220V(不需加裝開關電源，成本低、線路簡單而便于維護)、要么采用DC24V(常用的的安全電壓、開關電源/電磁閥線圈都易于維修更換)。
先給電磁閥通上被控制的介質(帶壓力的液體、氣體<空氣>，壓力值為電磁閥使用壓力范圍的中間值)，再給電磁閥線圈通電，如果被控制介質有從通到斷或從斷到通的狀態的變化，那么電磁閥就是好的，否則就是有問題的。檢測方法：先用萬用表測量其通斷，阻值趨近于零或無窮大，那說明線圈短路或斷路。如果測量其阻值正常(大概是幾十歐)，還不能說明線圈一定是好的(我有一次測得一個電磁閥線圈阻值大概50歐姆，但電磁閥無法動作，更換該線圈后一切正常)，請進行如下最終測試。找一個小螺絲刀放在穿于電磁閥線圈中的金屬桿的附近，然后給電磁閥通電，如果感覺到有磁性，那么電磁閥線圈是好的，否則是壞的。

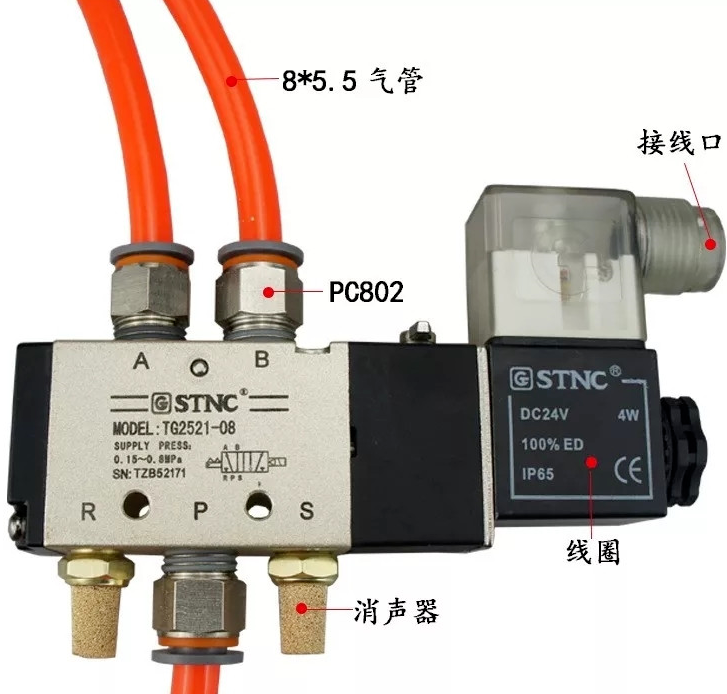

故障現象：如果電磁閥是有插頭/插座的那種，有可能出現插座的金屬簧片問題(筆者就碰到過)、插頭上接線的問題(比如將電源線接到接地線上去了)等原因無法將電源送到線圈中。最好養成一個習慣：插頭插在插座上之后把固定螺絲擰上，線圈上在閥芯桿之后把固定螺母擰上。如果電磁閥線圈的插頭配備有發光二極管電源指示燈，那么采用DC電源驅動電磁閥時即行就要接對，否則指示燈不會亮。另外，不要將不同電壓等級的帶發光二級管電源指示的電源插頭調換使用，這樣會導致發光二極管被燒毀/電源(換用低電壓等級的插頭)出現短路或發光二極管發光很微弱(換用高電壓等級的插頭)。如果不帶電源指示燈，電磁閥線圈是不用區分極性的(不象線圈電壓為直流的晶體管時間繼電器以及線圈上并聯有二極管/電阻泄漏回路的線圈電壓為直流的中間繼電器<這種中間繼電器以原裝小日本的居多>，需要區分極性)。處理方法：修正接線錯誤、修復或更換插頭、插座。故障現象一：在電磁閥所通介質壓力正常的情況下，按下電磁閥紅色的手動按鈕，電磁閥都沒有任何反應(壓力介質沒有出現通斷的變化)，說明閥芯一定是壞的。處理方法：檢查介質是否存在問題，如壓縮空氣內是否有很多積水(有時候油水分離器起的作用不是很大，特別是當管路設計不良時通到電磁閥的壓縮空氣會有很多積水)、所通液體介質是否有很多雜質。然后清除電磁閥及管路中的積水或雜質。如果再不行，請維修(如果你有時間有耐心而且有必要的話)或更換閥芯，或者干脆把整個電磁閥全部換掉。故障現象二：經過檢查，線圈是原配線圈而且線圈通電時磁性正常，但電磁閥依然不動作(這時電磁閥手動按鈕的功能有可能是正常的)，說明閥芯是壞的。處理方法：請維修或更換閥芯，或者干脆把整個電磁閥全部換掉。至于電磁閥閥體的維修，因?yàn)榉N類太多，那么多種的維修方法俺也說不了很多，這里就不再贅述了。
檢查電源接線是否不良→重新連接接線和連接器連接。
檢查電源電壓是否在工作范圍內→正常位置范圍。
線圈是否脫焊→重新焊接
線圈短路→更換線圈
工作壓差是否不合適→調整壓差→或更換比例電磁閥。
油液溫度過高→更換相應的電磁閥。
雜質使電磁閥主閥芯和動芯卡住→清洗。如果密封件損壞，更換密封件并安裝濾清器。
液體粘度過高，頻率過高，使用壽命到了→換產品。
主滑閥或柱塞的密封件損壞→更換密封件。
流體的溫度和粘度是否過高→更換相應的電磁閥。
雜質進入電磁閥閥芯或動芯→清洗。
彈簧壽命已過或變形→更換。
節氣門平衡孔堵塞→及時清理。
工作頻率過高或使用壽命已到→更換產品或更新產品。內泄漏→檢查密封件是否損壞,彈簧是否裝配不良外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件通電時有噪聲→頭子上堅固件松動,擰緊。電壓波動不在允許范圍內，調整好電壓。鐵芯吸合面雜質或不平，及時清洗或更換。
現場快速判斷進口電磁閥好壞方法在DCS上發出打開或關閉兩位閥的信號，然后檢查電磁閥是否通電。一般聽聽現場的聲音。如果聽不到，肯定是線圈有問題。電磁閥本身有問題嗎？
如果電磁線圈有問題，先檢查接線，看有沒有虛接或者短路。如果接線沒有問題，則電磁線圈燒壞。拆下電磁閥的接線，用萬用表測量。如果存在開路，則電磁線圈燒壞。
原因是線圈受潮，絕緣不良導致漏磁，電流過大燒壞線圈。所以要防止雨水進入進口電磁閥。另外，如果彈簧太硬，反作用力太大，線圈圈數太少，吸力不夠，都有可能燒毀線圈。熱線圈是好的，那就是進口電磁閥本身的問題。
一般可以在手動調節處用1到0這個字來打開閥門。如果能開，說明真的是線圈問題。如果打不開，換個線圈就可以了。如果打不開，拆開電磁閥，看閥芯是否被異物卡住或堵塞。CCL4應用于適當?shù)那鍧崱?br/>不過考慮到現場沒有條件，可以用汽油，也可以根本不用水。清洗后，可以用現場儀表氣吹干。拆解的時候一定要記住各個部分的順序。如果不注意，安裝的時候很容易出錯。如果順序不對，即使你清洗電磁閥，它還是打不開！
