進口球閥執行器類型：手動、氣動、電動和液壓

作者：中鼎閥門 時間：2024-12-06 14:12:00 閱讀：

選擇正確類型的閥門執行機構對操作效率非常重要。通過為您的應用使用正確的電源，您可以降低維護成本，增加正常運行時間并最大限度地提高安全性。

• 什么是閥門執行器？

  “開始”的意思是讓某物移動。對于閥門，執行機構安裝在閥桿上，作為開啟或關閉閥門的控制機構。

  閥門可以手動或通過自動能源提供動力，包括：

• 電動

• 氣動

• 液壓

  進口閥門執行器的類型

  執行器根據它們的運動進行分類。例如，兩種最常見的閥門執行機構是旋轉型和線性型。兩者都可以由電動、氣動或液壓能源提供動力。

  旋轉執行器

  旋轉執行器以圓周運動轉動，最常用于以下用途：

• 球閥

• 蝶閥

• 旋塞閥

  直線執行器

  這些致動器沿直線移動物體，例如來回運動，用于：

• 截止閥

• 閘閥

• 夾管閥

  旋轉閥提供方便、緊湊的尺寸，并提供快速的循環時間。當需要調制（或節流）時，線性閥（截止閥或閘閥）可能優于旋轉閥（球閥）。這是指執行器在多個位置停止閥門的能力，而不是簡單的開/關操作。對于需要精確控制介質流動的應用，這使您可以將閥門完全關閉、部分打開、半開或完全打開。

  模塊化執行器可用于球閥，但這些并不總是正確的解決方案。這是因為當球旋轉時，流量以指數速率增加。精確控制通過球閥的流量比使用線性閥（如截止閥或閘閥）要困難得多。

  進口手動閥門執行器

  久經考驗的手動操作方法也是在某些情況下為閥門提供動力的一種選擇。

  這些閥門由手動驅動，使用杠桿、手柄或輪子來移動閥桿。盡管它們易于使用且操作成本低廉，但它們并不是為偏遠地區的大型閥門或閥門而設計的。

  不同類型的手動閥門執行器

  基本杠桿	這些被認為是標準手柄選項。
  可鎖定的杠桿手柄	此選項包括一個杠桿手柄，可防止閥門意外打開或關閉。

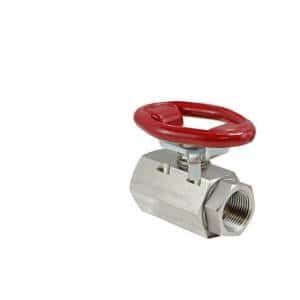

  橢圓形手柄	這種緊湊型手柄選項適用于閥門可能靠近其他設備的應用。該設計還可以最大限度地減少意外打開或關閉閥門。
  手輪	具有高扭矩要求的較大閥門通常使用手輪。這些通常用作蝶閥上的執行器。如果閥門太高而無法觸及，可以將鏈輪添加到齒輪箱中，以便于地面操作。
  帶限位開關的手動閥	限位開關是將閥門與控制系統通信的位置指示器。

  進口氣動執行器

  氣動驅動需要加壓空氣或氣體的動力源來自動控制閥門。這種類型的驅動不依賴于電機，但如果該組件與集成先導閥或電磁閥配對，則需要電力。

  不同類型的氣動閥門執行器



  進口旋轉執行器	角行程閥，如球閥、蝶閥和旋塞閥，可以使用兩種不同類型的旋轉執行器：齒條齒輪和撥叉式。兩者都通過將線性運動轉換為旋轉運動來工作。 齒條和小齒輪設計包括活塞、齒條和小齒輪。根據Technology.org的說法，“隨著活塞一側的氣壓增加，它會將齒條向內移動，并通過與小齒輪的齒輪連接來旋轉輸出旋轉軸?！?nbsp;齒輪齒條式執行器廣泛應用于化工、制藥、水處理以及石油和天然氣行業。 蘇格蘭軛設計的特點是線性移動活塞通過銷和槽機構連接到旋轉軸?！半S著氣壓增加并線性移動活塞，它通過凸輪系統（銷和槽）旋轉旋轉軸，”Technology.org 解釋道?！斑@實際上將轉動閥門并打開或關閉它?！?nbsp;蘇格蘭軛致動器通常用于化學和一般過程應用。
  進口雙作用閥	這些閥門使用壓縮空氣來打開和關閉閥門。如果斷電，球閥將返回關閉位置。雙作用閥是低到高循環應用的理想選擇。
  進口彈簧復位閥	在彈簧復位球閥中，空氣用于打開球閥，而故障保護彈簧迫使閥門關閉。這確保了在斷電或壓縮空氣故障的情況下閥門無法關閉。這些閥門適用于中低循環應用。
  進口電磁閥	這些閥門控制進入氣動執行器的空氣流量。電磁閥可用于遠程控制執行器，也可以直接嵌裝到執行器上。對于使用多個氣動驅動閥的應用，通常使用電磁閥組，因此每個單獨的執行器都不需要電磁閥。




進口電動執行器

對于不能使用壓縮空氣的設施或應用，建議使用電動執行器。也稱為電動閥門驅動，這種選擇使用電機和電壓來驅動閥門。

與氣動相比，大多數電動閥的分度時間較慢。對于高速或高壓應用，電力驅動可以防止水錘。電動執行器有旋轉和線性兩種選擇。

進口液壓執行器

• 單作用：加壓流體沿一個方向驅動閥門。壓縮彈簧沿另一個方向驅動閥門。

• 雙作用：加壓流體在兩個方向上驅動閥門。

進口液壓閥門執行器的主要考慮因素

流體供應壓力范圍:這是致動器實現所需扭矩或推力輸出所需的輸入壓力。
