進口氣動電磁閥的類型

作者：中鼎閥門 時間：2024-12-06 16:41:13 閱讀：

電磁閥按其正常狀態、操作類型和回路功能分類。在選擇新電磁閥并將其集成到現有系統中時，必須指定所有這些。

像任何其他自動驅動閥一樣，電磁閥通常根據其正常(斷電)狀態進行分類。該特征還指示其故障安全位置。電磁閥內的彈簧使柱塞在斷電時回到正常位置。

常開電磁閥：

常開電磁閥在斷電狀態下打開。激活電磁閥將關閉閥門。這在電源故障時系統中必須保持空氣或氣流的應用中非常有用。

常閉電磁閥：

與常開電磁閥相比，常閉是指不通電時被阻斷。通過螺線管電源打開閥門。常閉電磁閥比常開電磁閥更常見。大多數應用需要在系統故障期間關閉或隔離系統線路。

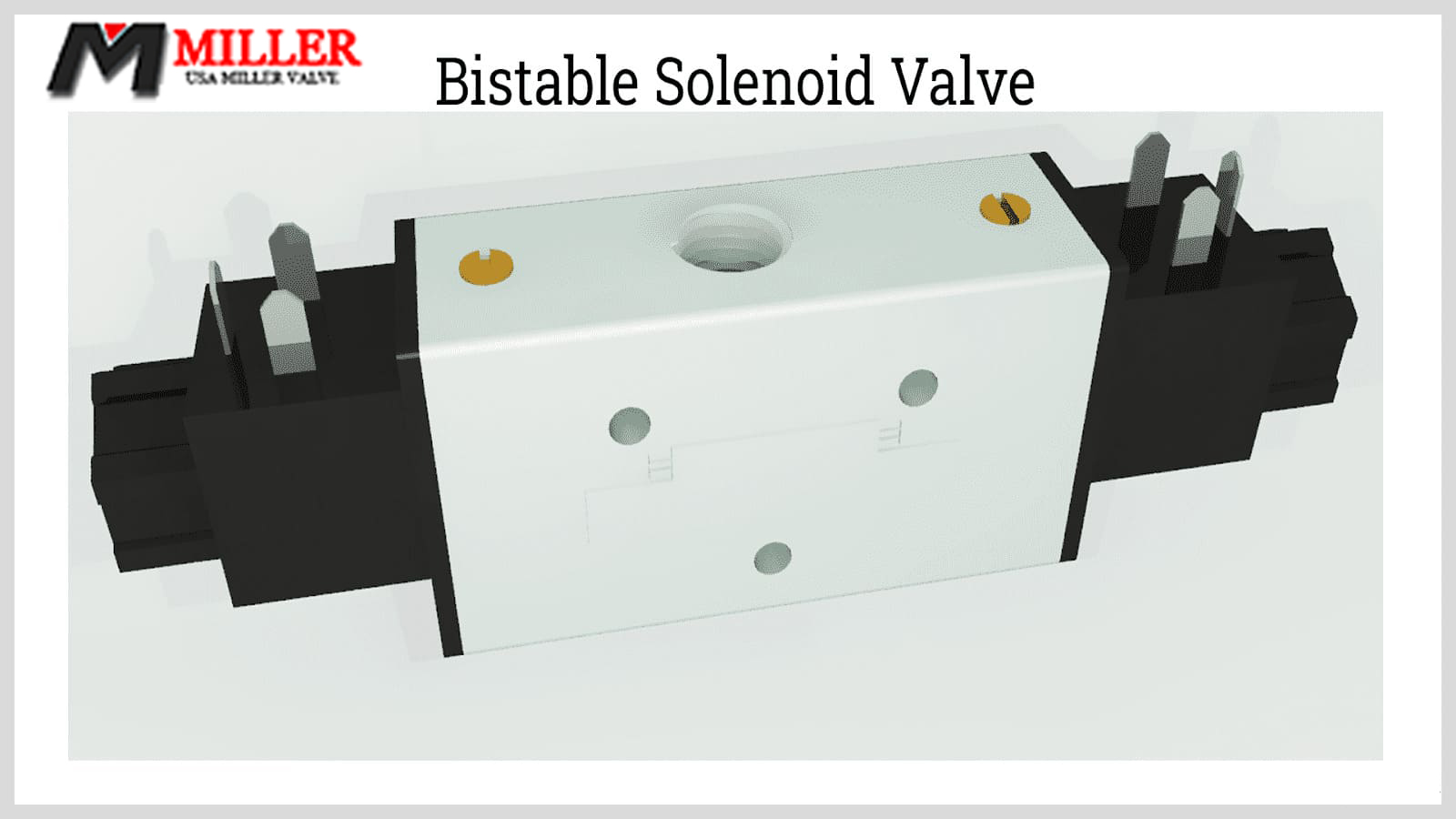

雙穩態電磁閥：

常開和常閉電磁閥被視為單穩態閥。另一方面，雙穩態電磁閥具有第二電磁閥，而不是彈簧復位機構。他們沒有正常的位置。啟動時，即使斷電，它們也保持在相同的位置。

電磁閥的另一種分類是操作類型。它們可以通過兩種主要方式激活。第一種是直接作用，完全依靠螺線管產生的電磁力。接下來，通過間接方法，即利用先導管路提供的壓力。這些方法也可以結合起來，創造一個由電磁力和管道壓力激活的閥門。

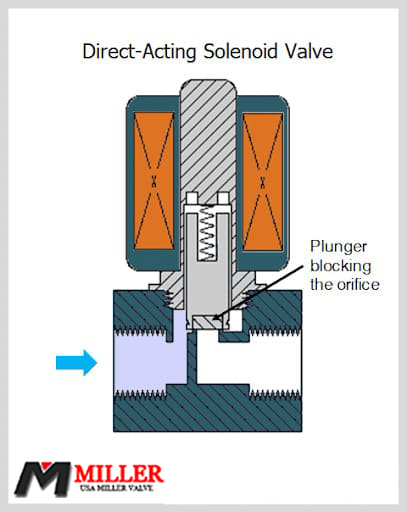

直動式電磁閥：

對于這種類型的電磁閥，靜壓隨著孔尺寸的增加而增加。靜壓的增加需要更強的螺線管作用，所以需要更強的磁場。這意味著對于一定量的氣動壓力，較大的流速需要較大的螺線管。那么壓力和流速與所需的螺線管尺寸成比例。這種電磁閥通常用于小流量和工作壓力的應用。

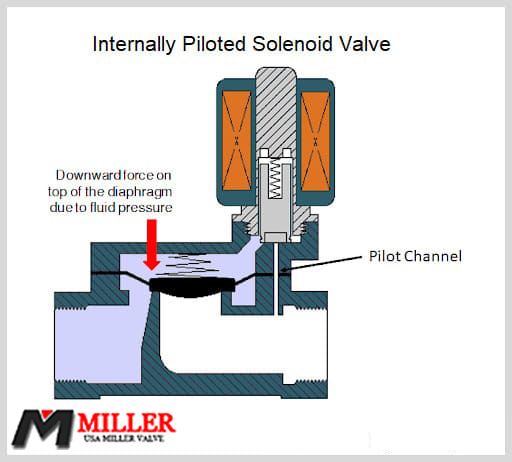

內部先導電磁閥：

用于高流量和高壓應用的內部先導電磁閥。在這種類型的閥門中，它是由閥門的壓力開啟或關閉的。為此，安裝了一個節流孔或平衡孔。通常的設計包括在孔口處阻塞流動的核心。當閥門關閉時，空氣通過節流孔，隔膜兩側的壓力增加。只要氣流受阻，膜片頂部的大有效面積就會產生關閉力。當閥門開啟時，閥芯打開節流孔，釋放隔膜頂部的壓力。然后管道壓力打開閥門。

外部先導電磁閥：

這種類型的閥采用與內部先導閥相同的概念，但用于驅動閥的壓力來自外部供應的空氣。一個單獨的空氣回路通過一個額外的端口集成到閥門中。

內部和外部先導電磁閥都稱為間接或伺服輔助閥，其中主要驅動力來自閥門上游和下游管線之間的壓差。

半直動式電磁閥：

半直接作用結合了直接作用和間接作用閥門的原理。除了來自螺線管的磁力之外，閥門兩側的壓差也有助于閥門的開啟或關閉。當柱塞被驅動時，隔膜被抬起以打開閥門。同時，一個小孔打開，釋放隔膜頂部的壓力。通過柱塞關閉節流孔將在隔膜頂部產生更大的壓力，從而關閉閥門。

最后，電磁閥根據其電路功能進行分類。它們可以作為簡單的隔離閥作為單一的流動路徑。其他應用需要多個流向。一個例子是需要加壓和排氣流動路徑的氣缸。

二通電磁閥（2/2通閥）：

這些類型的電磁閥具有一個上游端口和一個下游端口。它們是用于阻擋或允許氣流的最基本類型。雙向電磁閥配置為常開或常閉。

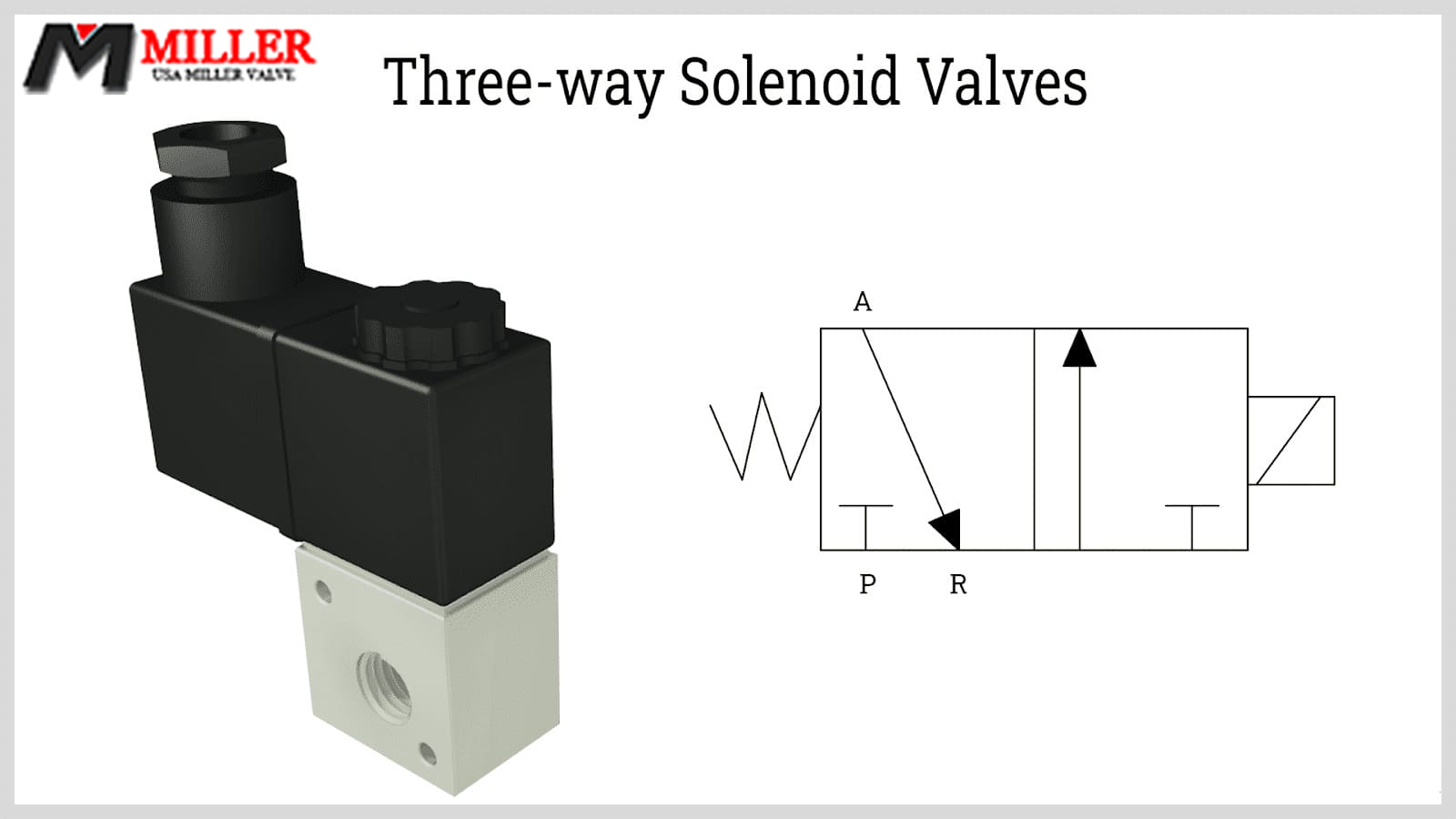

三通電磁閥（3/2通閥）：

三通電磁閥具有三個端口：入口（壓力端口）、排氣和出口（執行器端口）。他們有兩種狀態。這兩種狀態交替施加和釋放來自執行器或下游設備的壓力。

三通電磁閥還可以配置為常開和常閉，并增加了通用功能。對于常開三通閥，當閥門斷電時，空氣從進氣口流向出氣口，而排氣口關閉。通電時，進氣口關閉，出氣口與排氣口相連。常閉閥門則相反。

另一方面，通用功能用于選擇從一個端口到另一個端口的流向

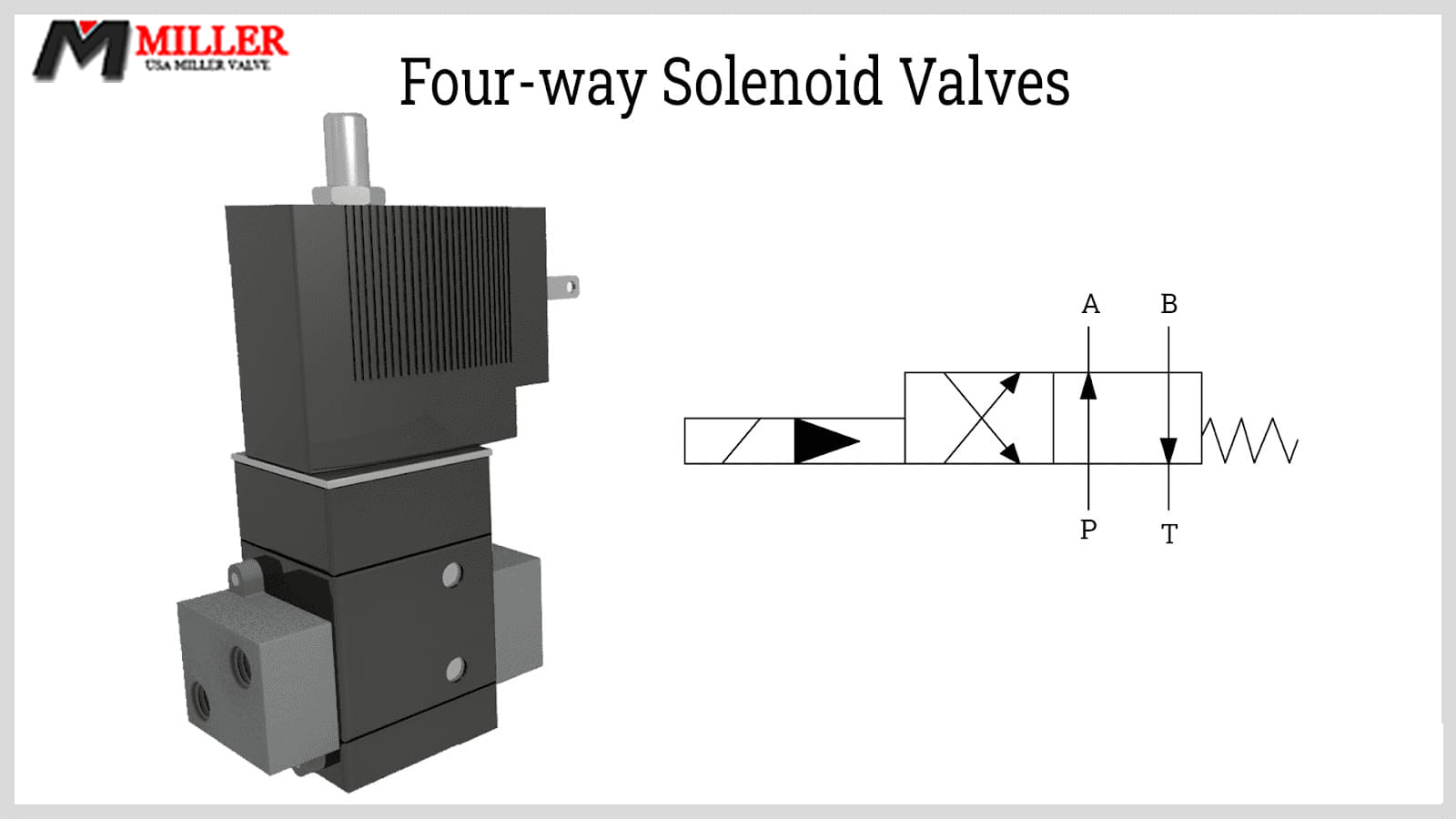

四通電磁閥（4/2通閥）：

四通電磁閥有四個端口：一個入口（壓力端口）、兩個出口或執行器端口以及一個排氣端口。該閥的兩種狀態允許從壓力端口流向其中一個出口端口，同時將壓力從另一個端口排放到排氣口。沒有常開或常閉位置；它們主要用作方向控制閥。

五通電磁閥（5/2通閥）：

五通電磁閥與四通閥相似，只是增加了第二個排氣口。它們還充當方向控制閥，允許在一條管線上流動，同時在另一條管線上排氣。每條線路都有一個獨立的排氣口。

由于兩條管路可能的排氣速度不同，五通電磁閥優于四通。用于雙作用氣缸時，可使氣缸的縮回（或伸出）速度快于伸出速度。

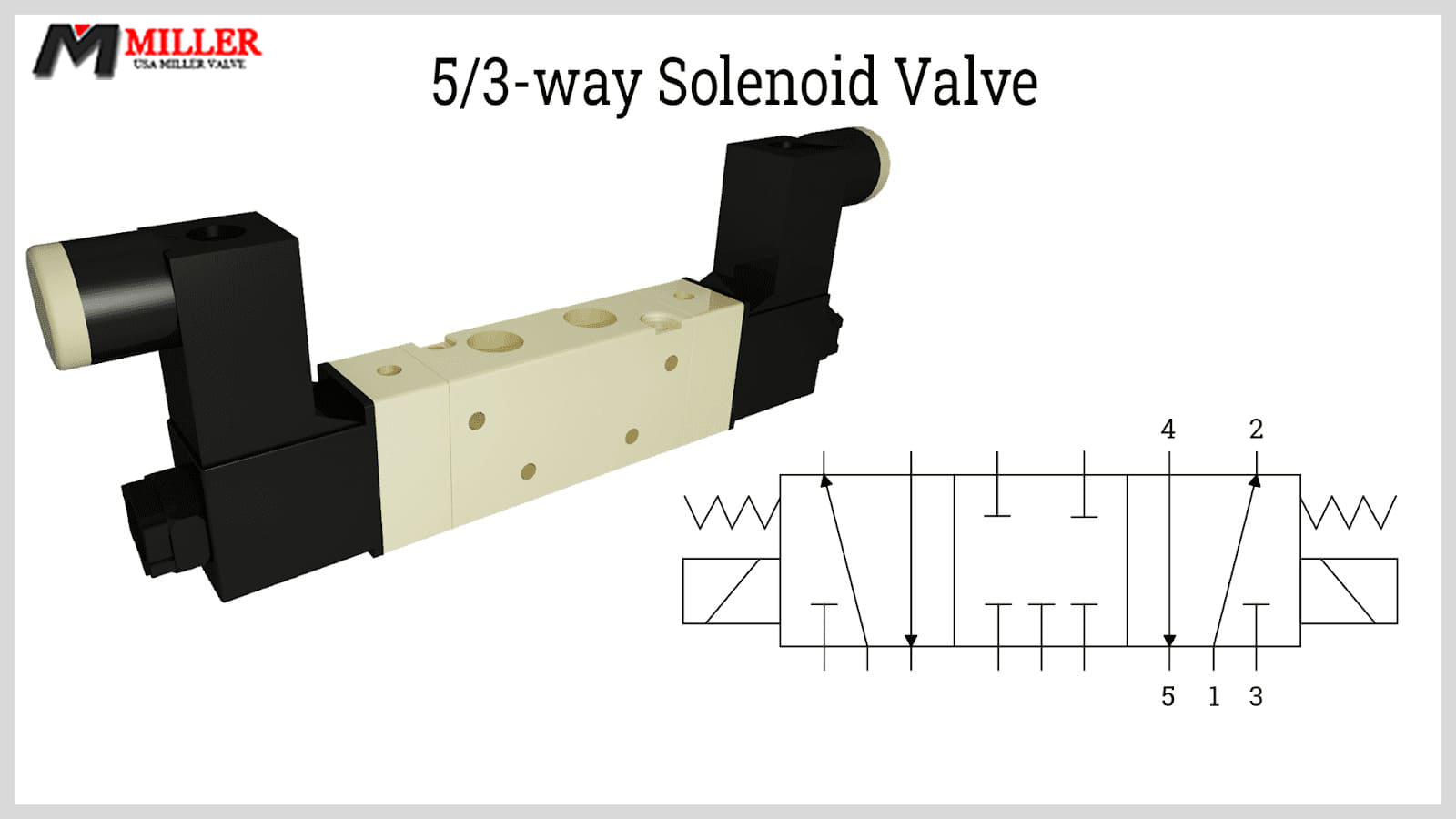

帶中間位置的五通電磁閥（5/3 通閥）：

這些類型的電磁閥類似于普通的5/2通閥，但在其正常狀態下增加了一個中心位置。它們有兩個螺線管和兩個彈簧復位機構，以允許致動器復位。不同的5/3通閥根據其正常功能進行分類。通常，正常狀態是閥門的“靜止”狀態，保持執行機構的位置。
