進口電磁閥組件

作者：中鼎閥門 時間：2024-12-06 16:46:41 閱讀：

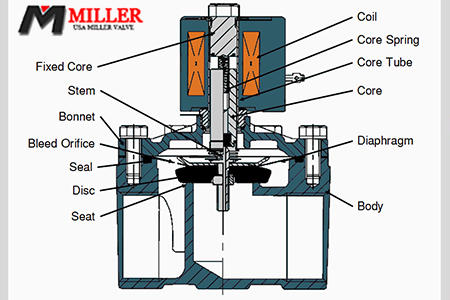

進口電磁閥可分為兩個主要部分:螺線管和閥體。螺線管只是眾多執行機構中的一種，如手動、氣動和液壓。根據所需動作的類型，電磁閥有不同的部件。另一方面，每個閥門的閥體組件是相同的，但設計和材料不同。一般電磁閥和閥體組件如下所列。

• 線圈

  線圈是螺線管的主要部件之一，它由緊緊纏繞在芯管上的絕緣銅線組成。如前所述，當施加電流時會產生磁場。

• 核

  鐵芯，又稱銜鐵或柱塞，是螺線管的運動部件。這是一種軟磁金屬；軟是指一種鐵磁性金屬，在低磁場中容易磁化和退磁。當線圈通電產生磁場時，磁芯被吸引，從而開啟或關閉閥門。

• 核心彈簧

  當磁場消失時，磁心彈簧將磁心恢復到原來的位置。電磁閥組件中芯簧的設計和構造隨著閥的操作而變化。在某些設計中，如閉鎖電磁閥，它不使用彈簧來產生回位作用。

• 芯管

  芯管是線圈纏繞的地方。這也起到軟磁芯的作用，可改善線圈產生的磁通量。

• 固定鐵芯

  它安裝在芯管的封閉端，也提高了磁通量。該材料也是一種軟磁性金屬。




• 隔膜

  隔膜是一種將螺線管組件與流體隔離的柔性材料。隔膜設計用于容納流體的壓力。

• 干

  閥桿是連接閥芯或柱塞的閥門的一部分。當鐵芯被線圈吸引時，閥桿隨之移動，從而驅動閥門。

• 光盤

  當閥門關閉時，閥瓣將停止流體流動。在一些電磁閥設計中，使用隔膜、波紋管或夾管裝置代替閥盤來阻止流體流動。根據應用的不同，閥瓣通常由耐腐蝕和抗腐蝕材料制成，如聚四氟乙烯或不銹鋼。

• 座位

  當閥門關閉時，閥座是壓在閥瓣上的孔。像閥瓣一樣，閥座可能不存在，這取決于閥門的設計。閥座也由耐腐蝕和抗腐蝕的材料制成。一旦閥座或閥瓣損壞，閥門將通過，流體不能停止。

• 海豹

  密封件與隔膜一樣，將電磁閥組件和外部環境與流體隔離開來。根據應用和工藝流體，有多種密封材料可供選擇，例如 PTFE、FKM、NBR 和 EPDM。

• 閥蓋

  閥蓋位于閥體頂部。芯管和閥桿延伸穿過閥蓋并進入閥門。

• 身體

  閥體是閥門的主要部分，用于固定隔膜、閥瓣、閥座以及入口和出口。

• 放氣孔

  對于間接或半直接電磁閥，泄壓孔安裝在隔膜上。一些閥門設計使用平衡孔。排氣孔使得閥門能夠利用管道壓力開啟或關閉閥門。

• 試點頻道

  對于間接作用電磁閥，先導通道包含在閥體中。這是流體從隔膜頂部流入閥門下游側的地方。

進口電磁閥廣泛應用于工業生產中，尤其是石油化工行業。執行機構它可用于水、空氣、中性氣體等適合電磁閥材料的氣體和液體的通斷控制(二通)，也可作為安全聯鎖保護系統不可缺少的組成部分。
當線圈通電或斷電時，磁芯的操作會使流體通過閥體或被切斷，從而切換或改變流體的方向。用于安全聯鎖保護系統的電磁閥主要有兩位三通、兩位四通和兩位五通。

兩個位置的含義是:電磁閥通電或斷電，受控閥門開啟或關閉。

兩位三通電磁閥由閥體、閥蓋、電磁組件、彈簧和密封結構等組成。動鐵芯底部的密封塊通過彈簧的壓力關閉閥體的進氣口。通電時，線圈勵磁，電磁鐵吸合，動鐵芯上部帶彈簧的密封塊關閉排氣口，氣流從進

氣口進入閥門，起控制作用；當彩色石英管液位計失電時，電磁力消失，動鐵芯在彈簧力的作用下遠離定鐵芯向下運動，使排氣口打開，進氣口堵塞，閥門因失氣而改變通斷狀態。

兩位四通電磁閥和五通電磁閥原理相同，只是四通電磁閥有一個排氣口，五通電磁閥有兩個。排氣口。工作原理:當電流通過線圈時，以產生激發效果。

定鐵芯吸引動鐵芯，動鐵芯帶動滑閥芯壓縮彈簧，高溫電磁閥改變滑閥芯的位置，從而改變流體的方向；當線圈斷電時，滑閥芯被彈簧的彈力推動，將動鐵芯推回。

使流體按原來的方向流動。
