進口球閥
產品信息
- 產品名稱： 進口固定式球閥
- 產品型號： B50G
- 產品壓力： 1.6MPA~42MPA
- 產品材質： WCB A105 304 316
- 產品口徑： DN50~DN2000
- 產品溫度： -40~550℃
- 聯系電話：15112496788(微信同號)
- 聯系郵箱：916223289@qq.com
- 客服Q Q：916223289
美國B50G固定式球閥是一款是米勒公司經過改良的具備自動泄壓結構、密封的緊急救護、防火結構、鎖定裝置、全通徑結構及縮徑結構、閥體的泄放裝置、防腐蝕、抗硫化應力裂化、加長桿裝置等特點，固定式球體是固定的，受壓后不產生移動。固定式球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在于球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
進口固定式球閥參數
| 公稱通徑：DN50-DN2000(2"-80") | 閥體材質：碳鋼 / 不銹鋼 / 鍛鋼 | |
| 公稱壓力：1.6Mpa-42Mpa(150LB-2500LB) | 閥桿材質：不銹鋼 | |
| 適用溫度：-30℃~550℃ | 球體材質：A105 / CF8 / CF8M / CF3M | |
| 適用介質：水、油、蒸汽、高溫氣體等 | 閥座材質：A105 / F304 / F316 | |
| 設計制造：GB/T 12237；API608；API 6D | 密封材質：PTFE / RPTFE / 硬質合金 | |
| 法蘭連接：JB/T 9112；ASME/ANSI B16.5 | 結構長度：GB/T 12221；ASME/ANSI B16.10 | |
| 檢驗試驗：GB/T13927；API598 | 防火標準：API 6FA；API 607 |

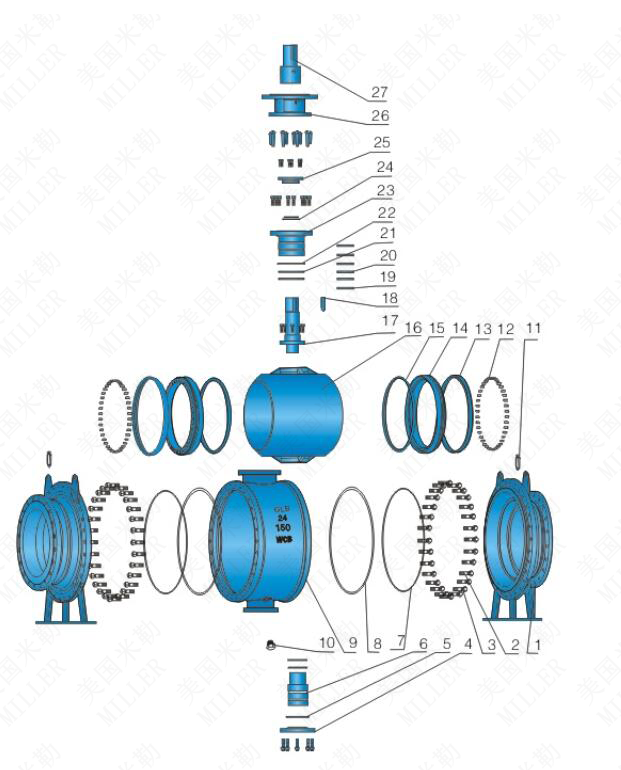

進口固定式球閥零部件
序號 | 零件名稱 | 材質Material | 序號 | 零件名稱 | 材質Material |
ASTM | ASTM | ||||
左右體Bonnet | A216-WCB | 15 | 密封圈Sealing ring | PTFE | |
2 | 螺栓Bolt | A193-B7 | 16 | 球體Ball" | WCB+ENP |
3 | 螺母Nut | A194-2H | 17 | 上詞桿Stem" | A182-F6a |
4 | 底蓋Bottom Cover | 105 | 18 | 鍵Key | AISIC1045 |
5 | 墊片Gasket | 柔性石圈+不銹銅Fesxble gsphle+stainkess socl | 19 | 填料墊Packing seat | A276-420 |
6 | 下閥桿Stem" | A182-F6a | 20 | 填料Packing | 柔性石墨Flexible graphite |
7 | O型圈O°Ring | Viton | 21 | O型圈"O"Ring | viton |
8 | 墊片Gasket | 不性石圈+不領鋼feole grsphtersains sivd | 22 | 墊片Gasket | 需性石圈+不銹鋼Feibls grsphits osairliss stliel |
9 | 閥體Body | A216-WCB | 23 | 閥蓋Cover | A105 |
10 | 排污堵頭Drain plug | A105 | 24 | o型圓"O°Ring | Viton |
11 | 注脂閥Grease injection valve | ssembled | 25 | 填料壓益Gland | A216-WCB |
12 | 彈簧Spring | lnconel x-750 | 26 | 支架Yoke | A216-WCB |
13 | O型圈"O"Ring | Viton | 27 | 連接套Connection set | AISIC1045 |
14 | 閥座Seat* | A105 |

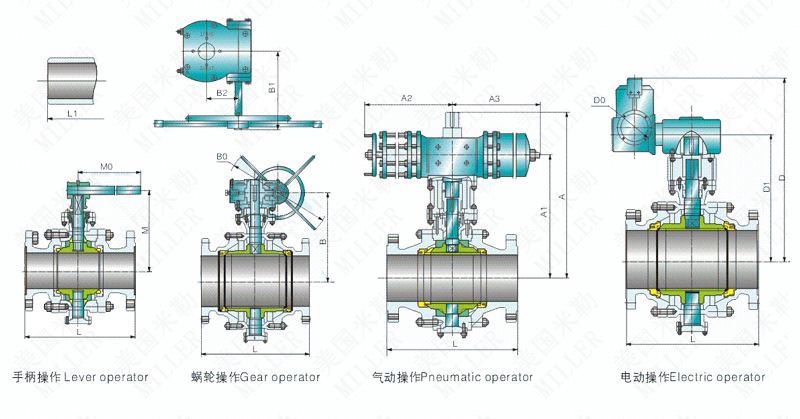

進口固定式球閥連接尺寸
尺寸Nominal | L | d | Handop2rated | 渦輪傳動Worm gear | 氣動Pneumatic operated | ||||||||||
DN | NPS | RF | Bw | RJ | M | Mo | B | Bo | B1 | B2 | A | A1 | A3 | A4 | |
5o | 2 | 178 | 216 | 191 | 49 | 107 | 230 | / | / | / | / | 217 | 174 | 89 | 181 |
65 | 21/2 | 191 | 241 | 203 | 62 | 125 | 400 | / | / | / | / | 308 | 248 | 148 | 257 |
80 | 3 | 203 | 283 | 216 | 74 | 152 | 400 | / | / | / | / | 318 | 258 | 148 | 257 |
100 | 4 | 229 | 305 | 241 | 100 | 178 | 650 | / | / | / | / | 407 | 322 | 287 | 287 |
125 | 5 | 356 | 381 | 125 | 252 | 1050 | / | / | / | / | 480 | 395 | 287 | 287 | |
150 | 6 | 394 | 457 | 406 | 150 | 272 | 1050 | 378 | 400 | 200 | 106 | 562 | 457 | 378 | 378 |
200 | 8 | 457 | 521 | 470 | 201 | / | / | 421 | 400 | 200 | 108 | 700 | 595 | 378 | 378 |
250 | 10 | 533 | 559 | 546 | 252 | / | / | 482 | 400 | 200 | 108 | 735 | 630 | 378 | 378 |
300 | 12 | 610 | 635 | 622 | 303 | / | / | 549 | 60o | 330 | 144 | 858 | 728 | 530 | 530 |
350 | 14 | 686 | 762 | 699 | 334 | / | / | 582 | 600 | 330 | 144 | 1013 | 883 | 530 | 530 |
400 | 16 | 762 | 838 | 775 | 385 | / | / | 687 | 80o | 370 | 220 | 1319 | 1154 | 680 | 680 |
450 | 18 | 864 | 914 | 876 | 436 | / | / | 730 | 800 | 370 | 220 | 1389 | 1224 | 680 | 680 |
500 | 20 | 914 | 991 | 927 | 487 | / | / | 772 | 800 | 370 | 220 | 1459 | 1294 | 68o | 680 |
600 | 24 | 1067 | 1143 | 1080 | 589 | / | / | 995 | 80o | 515 | 279 | 1060 | 915 | 1455 | 1455 |
650 | 26 | 1143 | 1245 | / | 633 | / | / | 1022 | 800 | 515 | 279 | 1234 | 1089 | 1455 | 1455 |
700 | 28 | 1245 | 1346 | / | 684 | / | / | 1088 | 80o | 515 | 279 | 1140 | 980 | 1665 | 1665 |
750 | 30 | 1295 | 1397 | / | 735 | / | / | 1153 | 800 | 515 | 279 | 1195 | 1035 | 1665 | 1665 |
800 | 32 | 1372 | 1524 | / | 779 | / | / | 1223 | 80o | 570 | 368 | 1338 | 1149 | 1960 | 196o |
850 | 34 | 1473 | 1626 | / | 830 | / | / | 1307 | 800 | 570 | 368 | / | / | / | / |
900 | 36 | 1524 | 1727 | / | 874 | / | / | 1374 | 8Oo | 570 | 368 | / | / | / | / |
1000 | 40 | 1753 | 1956 | / | 976 | / | / | 1468 | 960 | 575 | 220 | / | / | / | / |
1050 | 42 | 1855 | 2083 | / | 1020 | / | / | 1532 | 960 | 575 | 220 | / | / | / | / |
1200 | 48 | 2134 | 2388 | / | 1166 | / | / | 1670 | 960 | 575 | 220 | / | / | / | / |
