進口球閥







    •








產品信息

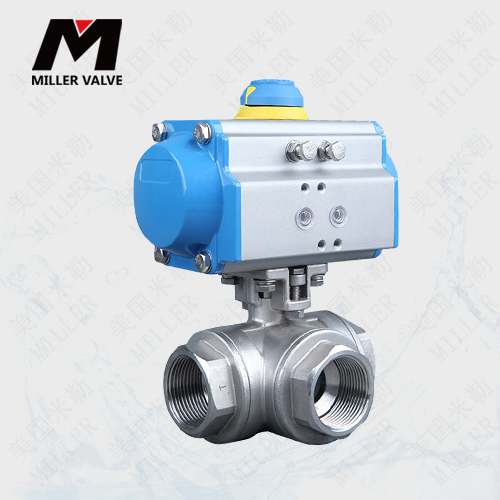

  • 產品名稱： 進口氣動內螺紋三通球閥
    •

  • 產品型號： KB50T1
    •

  • 產品壓力： 1.6MPA~4.0MPA
    •

  • 產品材質： 304  316
    •

  • 產品口徑： DN15~DN100
    •

  • 產品溫度： -40~425℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •











美國MILLER米勒KB50T1系列電動三通球閥又叫氣動三通切換閥，是美國米勒閥門公司按照ASME B16.34標準生產的一款以空氣為動力來推動執行器控制閥門三個通道流體的切換。美國米勒氣動三通球可同時對三條管路流體進行換向、分流、合流、單獨截流，是一款三通切換型調節閥，有法蘭或內螺紋連接方式。根據不同流向切換要求，球芯可設計為L(zhǎng)型、T型結構，三通電動球閥可實現對管道中流體各種不同組合的控制形式，可以滿足客戶的各種工況的需求。





進口氣動內螺紋三通球閥參數







			公稱通徑 DN(mm)
			DN15~DN100




			允許壓差(MPa)
			≤公稱壓力




			閥體形式
			L型  T型




			公稱壓力
			PN1.6、2.5、4.0、 MPa；ANSI 150、300LB




			連接形式
			螺紋式




			密封填料
			PTFE、PPL 柔性石墨填料等




			閥芯形式
			L型  T型閥芯




			流量特性
			近似快開特性




			動作范圍
			0～90°




			泄露量Q
			按API598，小于額定KV0.01%




			基本誤差
			±1%




			回差
			±1%




			死區
			≤1%(可調)




			可調范圍
			250：1




			配置執行機構
			可配MSD  MSR等系列氣動執行機構




			控制方式
			開關型(開關兩位控制)、調節型(4～20mA控制)




			供氣壓力
			0.4～0.7MPa




			氣源接口
			G1/4"、G1/8"、G3/8"、G1/2"




			作用形式
			單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)”




			可配附件
			定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

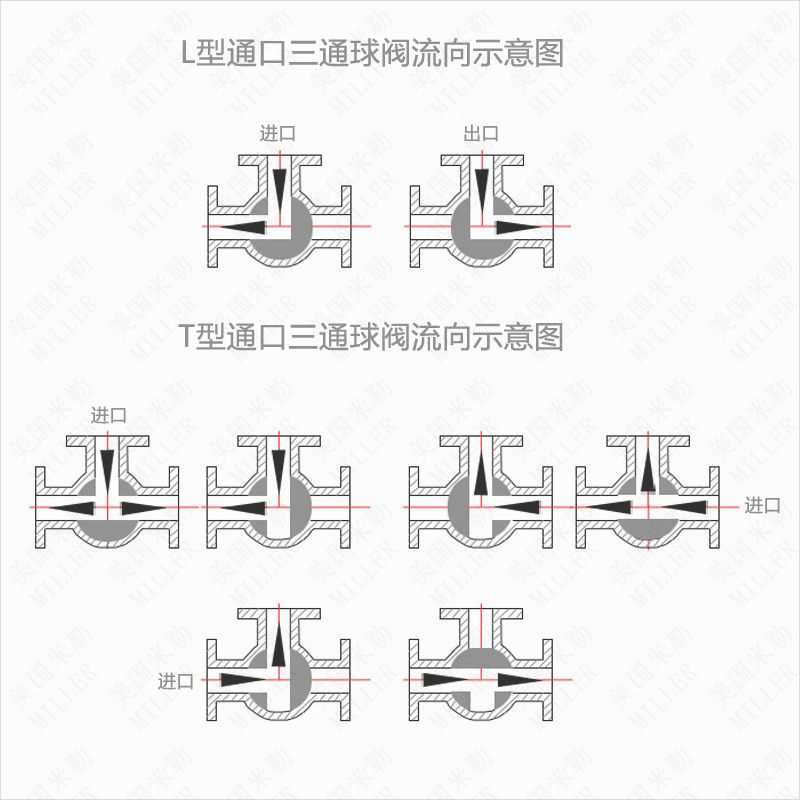

進口氣動內螺紋三通球閥流向圖

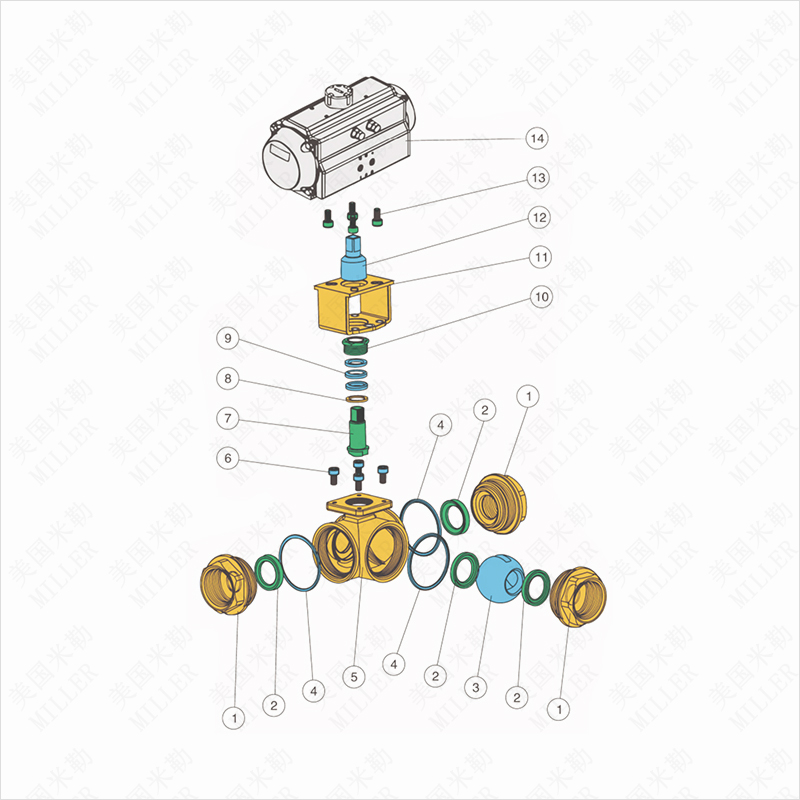

進口氣動內螺紋三通球閥零部件








			NO.
			Parts names
			MATERIALS




			1
			connector
			CF8/CF8M/CF3/CF3M




			2
			Seat Sealing
			PTFE/NYLON/Para polyphenylene




			3
			VALVE BODY
			SS304/304L/316/316L




			4
			SHIM
			PTFE




			5
			VALVE BODY
			CF8/CF8M/CF3/CF3M




			6
			bolt
			SS304




			7
			stem
			SS304/304L/316/316L




			8
			SHIM
			SS304/316L




			9
			filler
			PTFE




			10
			COVER
			SS304/316L




			11
			connect bracket
			CF8




			12
			CONNECTING CORE
			SS304




			13
			bolt
			SS304




			14
			pneumatic actuator
			MSD/MSR series

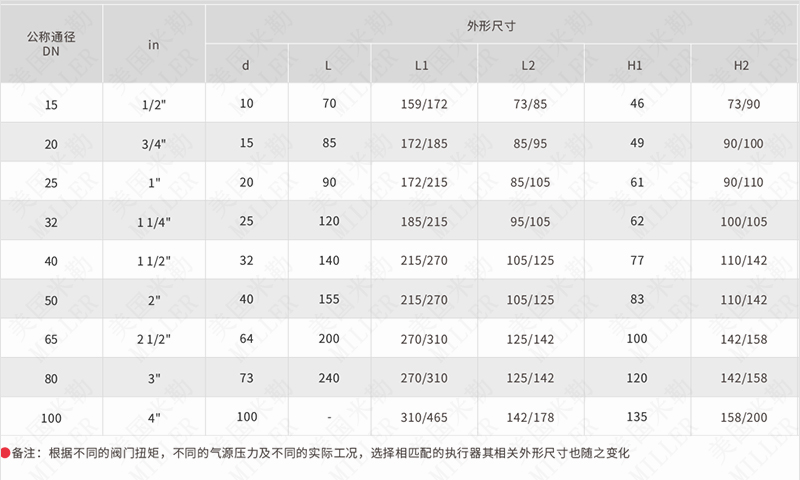

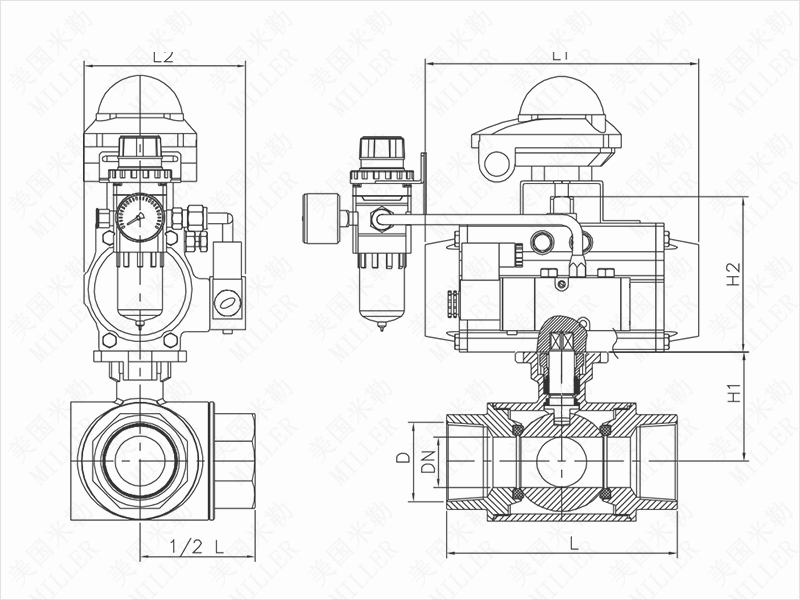

進口電動三通法蘭球閥外形尺寸






美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。


美國米勒進口氣動球閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的進口氣動球閥產品，涵蓋了廣泛的應用場景和行業。
