進口調節閥
產品信息
- 產品名稱： 進口自力式調壓閥
- 產品型號： C30
- 產品壓力： 1.6MPA~6.4MPA
- 產品材質： WCB 304 316
- 產品口徑： DN15~DN400
- 產品溫度： -40~425℃
- 聯系電話：15112496788(微信同號)
- 聯系郵箱：916223289@qq.com
- 客服Q Q：916223289
美國米勒進口自力式調壓閥是一款直接作用式自力式調節閥又稱為彈簧負載式，其結構內有彈性元件如:彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號源平衡的原理。 如果是數字壓力表自力式調節閥，反饋信號源就是閥的出口數字壓力表，通過信號源管引入運行組織。 如果是流量自力式調節閥，閥的出口處就有一個孔板(或者是其他阻力裝置)由孔板兩端取出壓差信號源引入運行組織。 如果是攝氏度自力式調節閥，閥的出口就有攝氏度傳感器(或者溫包)通過攝氏度傳感器內介質的熱脹冷縮驅動運行組織。
進口自力式調壓閥參數
公稱通徑：DN15-DN400 | 閥體型式：直通鑄造球型閥體 |
公稱壓力：1.0Mpa-6.4Mpa | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L |
適用溫度：-40℃~425℃ | 閥芯形式：單座柱塞型閥芯；壓力平衡式套筒閥芯；雙座柱塞型閥芯 |
適用介質：水、蒸汽、油品，氣體等 | 閥芯材料：硬密封(不銹鋼)；軟密封(不銹鋼鑲嵌橡膠圈) |
法蘭端面距：IEC 60534；GB12221-89 | 填料材質：V型聚四氟乙烯；柔性石墨 |
法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 執行機構：薄膜式(被調壓力≤0.6Mpa)；活塞式(被調壓力＞0.6Mpa) |
結構形式：標準型；中溫型；波紋管平衡型；活塞平衡型 | 膜片材料：丁腈橡膠夾增強滌綸織物 |
流量特性：快開；可選等百分比特性或線性特性 | 控制壓力范圍：0.005~1.6Mpa(G) |
控制方向：自力式調壓 | 壓力控制精度：±5% |

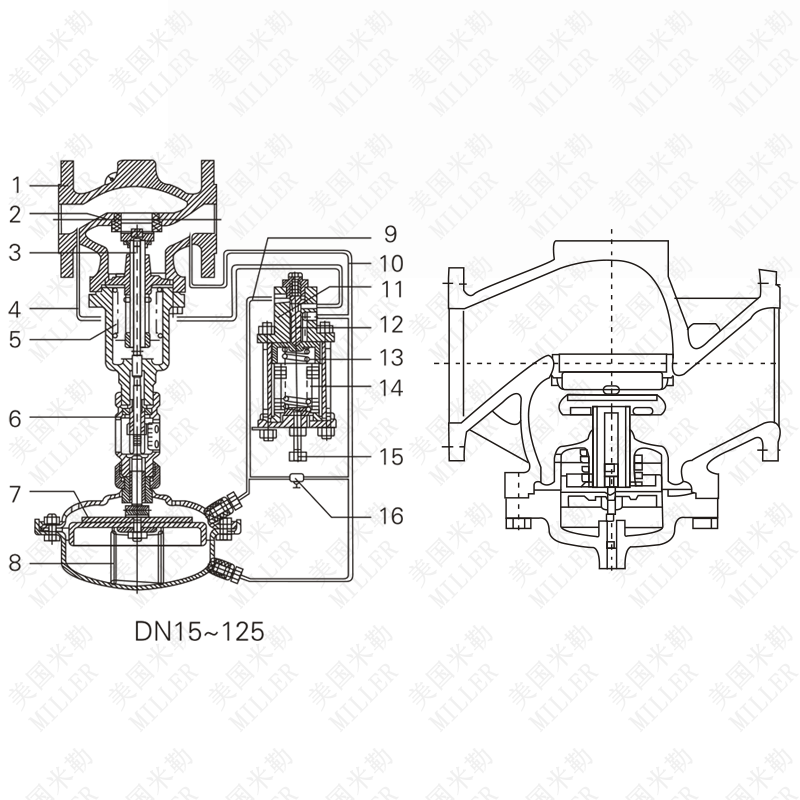

進口自力式調壓閥結構圖
1 | 閥體 |
2 | 閥座 |
3 | 閥桿 |
4 | 閥前壓力導管 |
5 | 平衡波紋管 |
6 | 行程顯示件 |
7 | 膜片 |
8 | 彈簧 |
9 | 操作壓力導管 |
10 | 閥后壓力導管 |
11 | 指揮器 |
12 | 指揮器芯 |
13 | 彈簧 |
14 | 波紋管 |
15 | 調節螺釘 |
16 | 可調針閥 |

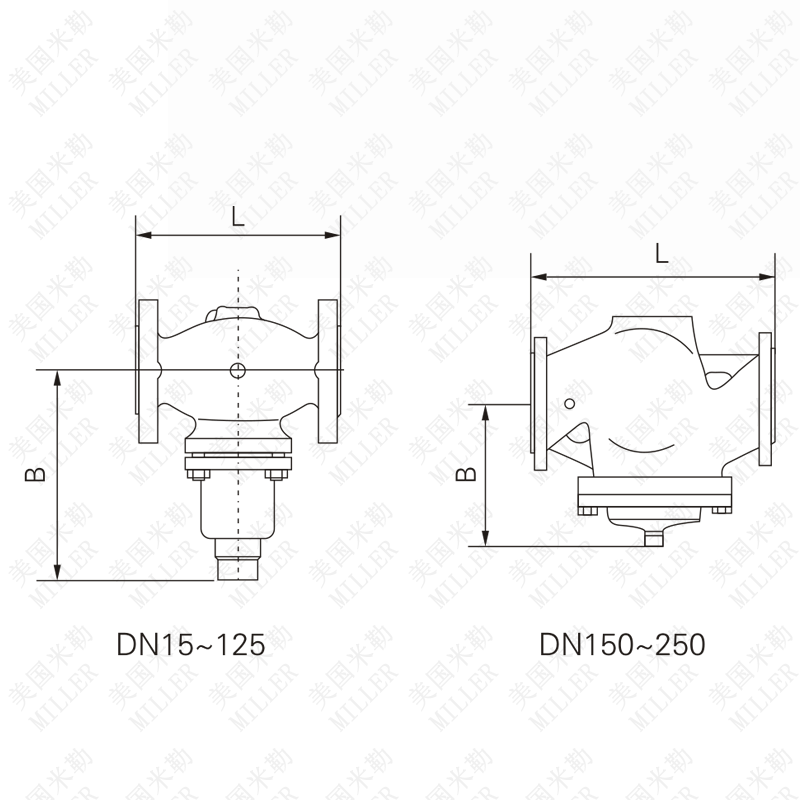

進口自力式調壓閥連接尺寸
DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B (mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
