進口截止閥







    •








產品信息




  • 產品名稱： 進口Y型波紋管截止閥
    •

  • 產品型號： BG31
    •

  • 產品壓力： 1.6MPA~6.4MPA
    •

  • 產品材質： WCB  A105 304  316
    •

  • 產品口徑： DN15~DN500
    •

  • 產品溫度： -40~550℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •










美國米勒進口Y型波紋管截止閥的閥體流道為直流式結構，該結構流體阻力比直通式結構小，能加快介質的流速、減少壓力損失的同時降低能源損耗，尤其適用于有粘度、易結塊的介質。閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。雙重的密封設計（波紋管+填料），符合國際密封標準。
所有波紋管100%通過氦氣測試，所有閥門100%通過標準測試，確保零，DN150以上產品，加裝特殊裝置，有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。可根據工況要求提供各種閥瓣設計，如節流型閥瓣、平面軟密封閥瓣,截止止回型閥瓣等。
進口Y型波紋管截止閥參數
閥體材質：鑄鋼GS-C25；不銹鋼CF8/CF8M
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB)
閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M
閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL)
適用介質：蒸汽；導熱油；有毒等介質
閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316
設計標準：EN 13709；DIN 3356
波紋管材質：不銹鋼SS304；不銹鋼SS316L
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221
填料材質：石墨環
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592
試驗標準：DIN 3230；EN12266；API 598；GB/T 13927
進口Y型波紋管截止閥連接尺寸

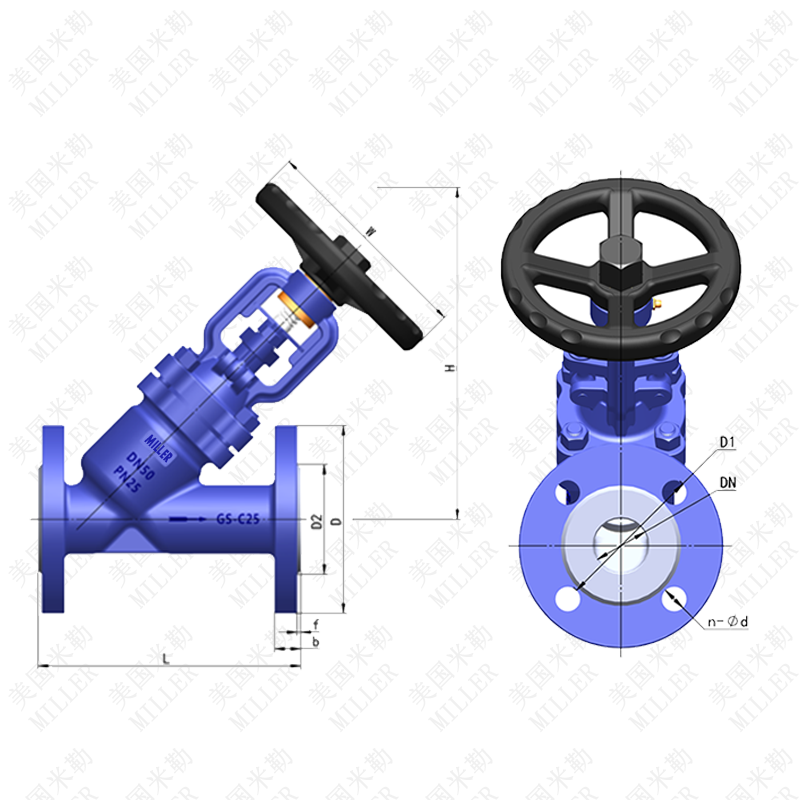

進口Y型波紋管截止閥尺寸圖
口徑
DN
總長（L）
外圓（D）
中心（D1）
水介（D2）
法蘭厚（b）
水介厚（f）
n-?d
手輪（W）
中心高（H）
PN16
15
130
95
65
45
16
2
4-?14
?140
196
20
150
105
75
58
18
2
4-?14
?140
196
25
160
115
85
68
18
2
4-?14
?160
208
32
180
140
100
78
18
2
4-?18
?160
208
40
200
150
110
88
18
3
4-?18
?180
280
50
230
165
125
102
18
3
4-?18
?200
280
65
290
185
145
122
18
3
4-?18
?220
320
80
310
200
160
138
20
3
8-?18
?250
362
100
350
220
180
158
20
3
8-?18
?300
437
125
400
250
210
188
22
3
8-?18
?350
480
150
480
285
240
212
22
3
8-?22
?400
575
200
600
340
295
268
24
3
12-?22
?450
745
250
730
405
355
320
26
3
12-?26
?550
880
300
850
460
410
378
28
4
12-?26
?600
965
350
980
520
470
438
30
4
16-?26
?700
1125
400
1100
580
525
490
32
4
16-?30
?700
1235
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA
Miller VALVE GATE
INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
