進口截止閥







    •








產品信息




  • 產品名稱： 進口角式波紋管截止閥
    •

  • 產品型號： BG31
    •

  • 產品壓力： 1.6MPA~4.0MPA
    •

  • 產品材質： WCB  A105 304  316
    •

  • 產品口徑： DN15~DN400
    •

  • 產品溫度： -40~550℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •










美國米勒進口角式波紋管截止閥，其出口為90度直角狀，適合安裝在管路系統的拐角處，這樣既能節省90度彎頭，省料省空間，又便于操作。閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。雙重的密封設計（波紋管+填料），符合國際密封標準。
所有波紋管100%通過氦氣測試，所有閥門100%通過標準測試，確保零泄漏。DN150以上產品，加裝特殊裝置，有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。可根據工況要求提供各種閥瓣設計，如節流型閥瓣、平面軟密封閥瓣,截止止回型閥瓣等。
進口角式波紋管截止閥參數
DN15-DN500(1/2"-20")
GS-C25；不銹鋼公稱壓力：閥座材質：不銹鋼CF8；不銹鋼適用溫度：~550℃
X20Cr13；不銹鋼適用介質：蒸汽；導熱油；有毒等介質
X20Cr13；不銹鋼F316
EN 13709；波紋管材質：不銹鋼SS316L
EN1092-B1；GB/T 9113；試驗標準：EN12266；GB/T 13927DIN 3202；ASME B16.10；填料材質：石墨環

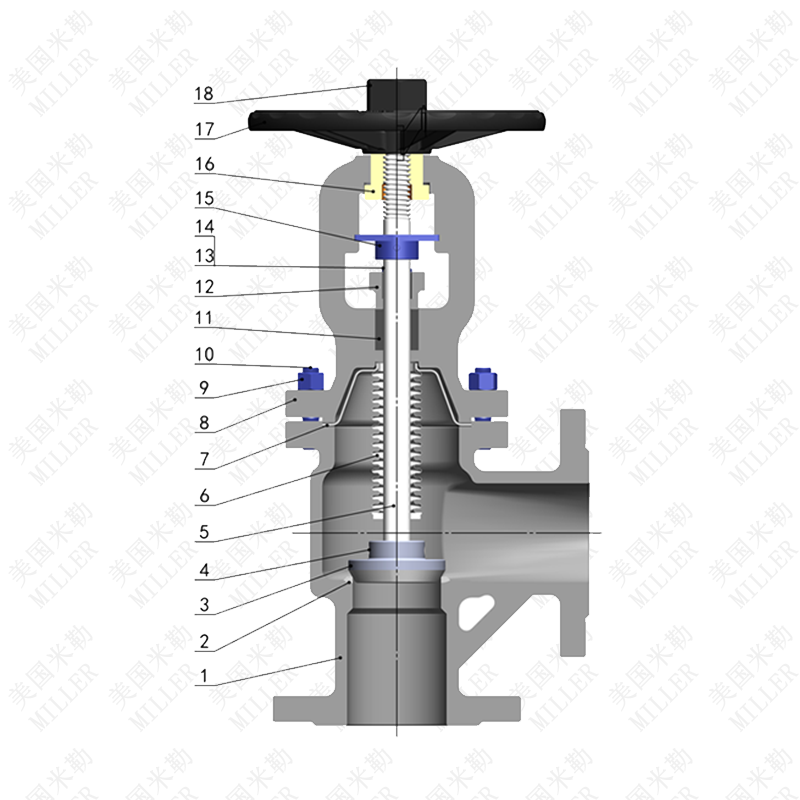

進口角式波紋管截止閥結構圖
進口角式波紋管截止閥結構特點
進口角式波紋管截止閥是一種特殊的波紋管截止閥，其特點是閥門底部呈角度，可以使流體更加順暢地通過閥門。角式波紋管截止閥具有以下特點：
  1. 高密封性：進口角式波紋管截止閥采用波紋管結構，波紋管與閥桿一體式設計，具有較高的密封性能，可以保證流體介質不泄漏。
  2. 節省空間：進口角式波紋管截止閥的結構緊湊，相對于傳統的截止閥節省了很多空間，可以方便地安裝在狹窄的管道系統中。
  3. 控制精度高：進口角式波紋管截止閥具有較高的控制精度，能夠精確控制流體介質的流量和壓力，滿足各種工業管道中介質的控制要求。
  4. 耐腐蝕：進口角式波紋管截止閥采用不銹鋼、合金鋼等材質制造，能夠抵抗介質中的腐蝕性物質對閥門的腐蝕，具有較長的使用壽命。
  5. 節能環保：進口角式波紋管截止閥采用先進的密封結構和波紋管技術，能夠減少管道系統中的泄漏，降低能耗和環境污染。
進口角式波紋管截止閥廣泛應用于石油、化工、制藥、冶金、電力等領域的管道系統中，能夠滿足各種介質的控制和調節要求，是工業管道系統中不可或缺的一種閥門產品。
序號
名稱
材質
1
閥體
GS-C25、GGG-40、CF8M
2
閥座
13Cr、SS304、SS316、Stellite
3
閥瓣
13Cr、F304、F316+Stellite
4
圓柱銷
SS304、SS316
5
閥桿
20Cr13、F304、F316
6
波紋管組件
SS304、SS316L
7
墊片
柔性石墨+不銹鋼、PTFE
8
閥蓋
GS-C25、GGG-40、CF8M
9

六角螺母
ASTM A194-2H、A194-8
10
雙頭螺柱
ASTM A193-B7、A193-B8
11
填料
柔性石墨、PTFE
12
填料壓蓋
WCB、CF8
13
活節螺栓
ASTM A193-B7、A193-B8
14
六角螺母
ASTM A194-2H、A194-8
15
定位片
1025、WCB、CF8
16
閥母
銅合金、D2、BL-2
17
手輪
碳鋼、KTH330
18
手輪并帽
A105

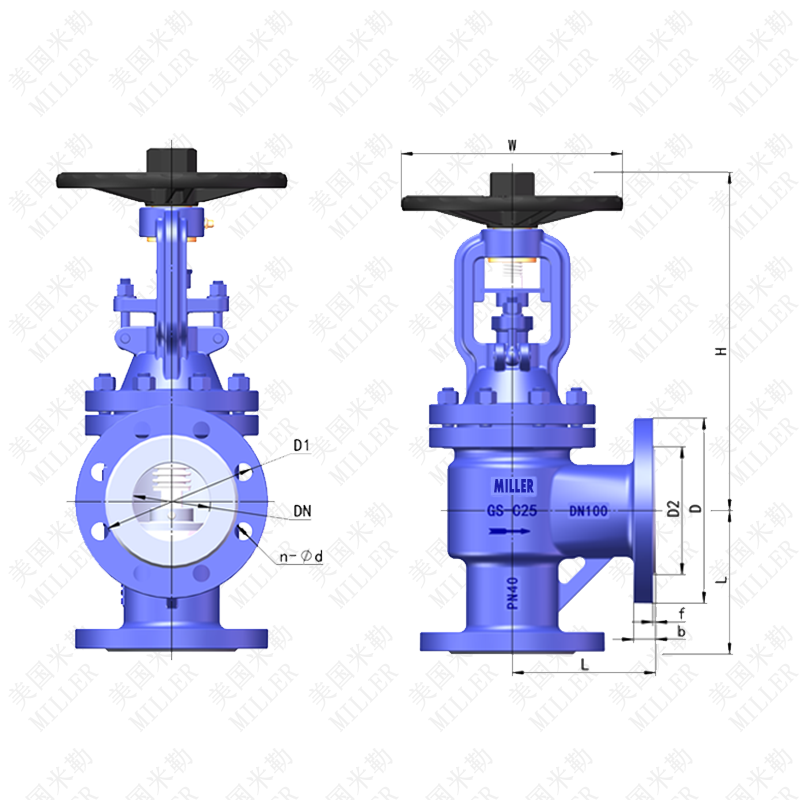

進口角式波紋管截止閥連接尺寸

口徑
DN
總長（L）
外圓（D）
中心（D1）
水介（D2）
法蘭厚（b）
水介厚（f）
n-?d
手輪（W）
中心高（H）
PN16
15
90
95
65
45
16
2
4-?14
?140
200
20
95
105
75
58
18
2
4-?14
?140
200
25
100
115
85
68
18
2
4-?14
?160
212
32
105
140
100
78
18
2
4-?18
?160
212
40
115
150
110
88
18
3
4-?18
?180
248
50
125
165
125
102
18
3
4-?18
?200
248
65
145
185
145
122
18
3
4-?18
?220
287
80
155
200
160
138
20
3
8-?18
?250
320
100
175
220
180
158
20
3
8-?18
?300
390
125
200
250
210
188
22
3
8-?18
?350
412
150
225
285
240
212
22
3
8-?22
?400
470
200
275
340
295
268
24
3
12-?22
?450
630
250
325
405
355
320
26
3
12-?26
?550
740
300
375
460
410
378
28
4
12-?26
?600
840
350
425
520
470
438
30
4
16-?26
?700
990
400
475
580
525
490
32
4
16-?30
?700
1100
PN25
15
90
95
65
45
16
2
4-?14
?140
200
20
95
105
75
58
18
2
4-?14
?140
200
25
100
115
85
68
18
2
4-?14
?160
212
32
105
140
100
78
18
2
4-?18
?160
212
40
115
150
110
88
18
3
4-?18
?180
248
50
125
165
125
102
20
3
4-?18
?200
248
65
145
185
145
122
22
3
8-?18
?220
287
80
155
200
160
138
24
3
8-?18
?250
320
100
175
235
190
162
24
3
8-?22
?300
390
125
200
270
220
188
26
3
8-?26
?350
412
150
225
300
250
218
28
3
8-?26
?400
470
200
275
360
310
278
30
3
12-?26
?450
630
250
325
425
370
335
32
3
12-?30
?550
740
300
375
485
430
395
34
4
16-?30
?600
840
350
425
555
490
450
38
4
16-?33
?700
990
400
475
620
550
505
40
4
16-?36
?700
1100
PN40
15
90
95
65
45
16
2
4-?14
?140
200
20
95
105
75
58
18
2
4-?14
?140
200
25
100
115
85
68
18
2
4-?14
?160
212
32
105
140
100
78
18
2
4-?18
?160
212
40
115
150
110
88
18
3
4-?18
?180
248
50
125
165
125
102
20
3
4-?18
?200
248
65
145
185
145
122
22
3
8-?18
?220
287
80
155
200
160
138
24
3
8-?18
?250
320
100
175
235
190
162
24
3
8-?22
?300
390
125
200
270
220
188
26
3
8-?26
?350
412
150
225
300
250
218
28
3
8-?26
?400
470
200
275
375
320
285
34
3
12-?30
?450
630
250
325
450
385
345
38
3
12-?33
?550
740
300
375
515
450
410
42
4
16-?33
?600
840
350
425
580
510
465
46
4
16-?36
?700
990
400
475
660
585
535
50
4
16-?39
?700
1100
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA
Miller VALVE GATE
INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
