進口截止閥







    •








產品信息




  • 產品名稱： 進口不銹鋼波紋管截止閥
    •

  • 產品型號： G31
    •

  • 產品壓力： 1.6MPA~4.0MPA
    •

  • 產品材質： 304  316
    •

  • 產品口徑： DN15~DN500
    •

  • 產品溫度： -40~550℃
    •







  • 聯系電話：15112496788(微信同號)
    •

  • 聯系郵箱：916223289@qq.com
    •

  • 客服Q  Q：916223289
    •










美國米勒進口不銹鋼波紋管截止閥是一款全不銹鋼材質的波紋管截止閥，應用暗桿形式整體閥門高度低節省安裝空間。
進口不銹鋼波紋管截止閥參數
公稱通徑：DN15-DN500(1/2"-20")
閥體材質：不銹鋼CF8/CF8M
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB)
閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M
適用溫度：-40℃~550℃
閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL)
適用介質：蒸汽；導熱油；有毒等介質
閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316
設計標準：EN 13709；DIN 3356
波紋管材質：不銹鋼SS304；不銹鋼SS316L
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221
填料材質：石墨環
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592
試驗標準：DIN 3230；EN12266；API 598；GB/T 139

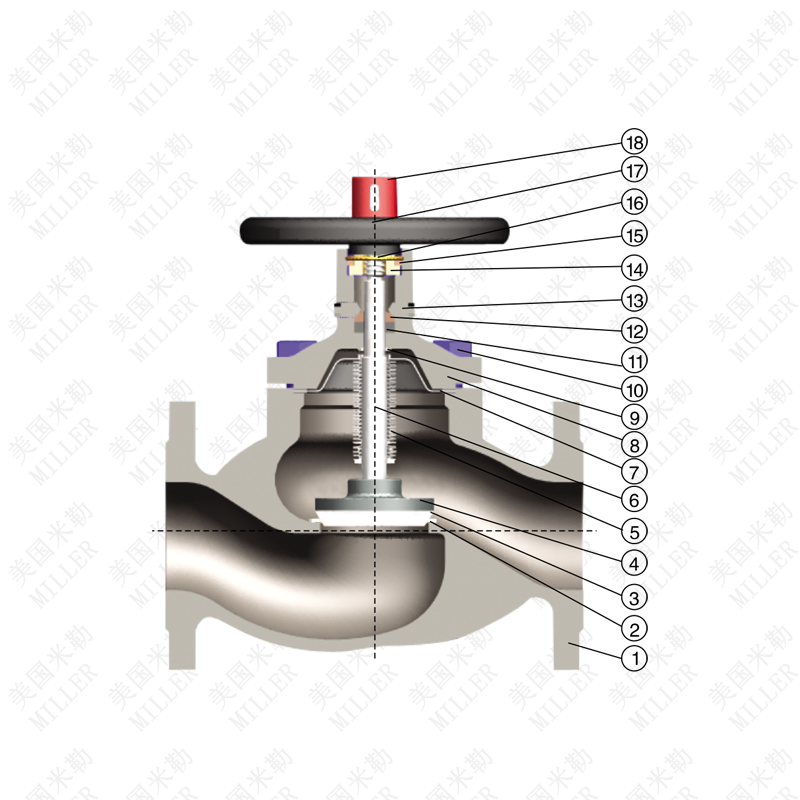

進口不銹鋼波紋管截止閥結構圖
進口不銹鋼波紋管截止閥結構特點
進口不銹鋼波紋管截止閥是一種采用不銹鋼材料制造的波紋管截止閥，具有以下特點：
  1. 耐腐蝕性強：進口不銹鋼具有較強的耐腐蝕性，能夠在潮濕、腐蝕性介質的環境下使用，不易生銹和腐蝕。
  2. 密封性好：進口不銹鋼波紋管截止閥采用波紋管密封結構，具有較好的密封性，能夠保證介質不泄漏。
  3. 耐高溫性能好：進口不銹鋼具有較好的耐高溫性能，能夠在高溫環境下使用。
  4. 結構緊湊：進口不銹鋼波紋管截止閥結構簡單，體積小、重量輕，便于安裝和維修。
  5. 使用壽命長：進口不銹鋼材料具有較高的硬度和強度，不易受損，使用壽命長。
進口不銹鋼波紋管截止閥廣泛應用于化工、石油、制藥、食品等行業的管道系統中，用于控制介質的流量和開閉，保證管道系統的正常運行。

序號
名稱
材質
1
閥體
14301、1.4401
2
閥座
1.4301、Stellita
3
閥瓣
1.4021、1.4301+Stellite
4
帕銷
1.4301、1.4401
5
波絞管組件
1.4301、1.4401
6
閥桿
1.4021、1.4301、1.4401
7
墊片
柔性石墨+不銹鋼
8
閥蓋
cs-c25、1.4301、1.4401
9
上密封
1.4021、1.4301、1.4401
10
螺栓
ASTMA193-B7、A194-B8
11
填料
柔性石墨
12
調節壓板
1c25、1.4301、1.4401
13
調節螺釘
34CrMo4、1.4301、1.4401
14
閥母
鋼合金、D2、BL2
15
磨擦片
1C45、1.4301、1.4401
16
彈簧擋圈
1.4301
17
手輪
碳鋼
18
并帽
1C45

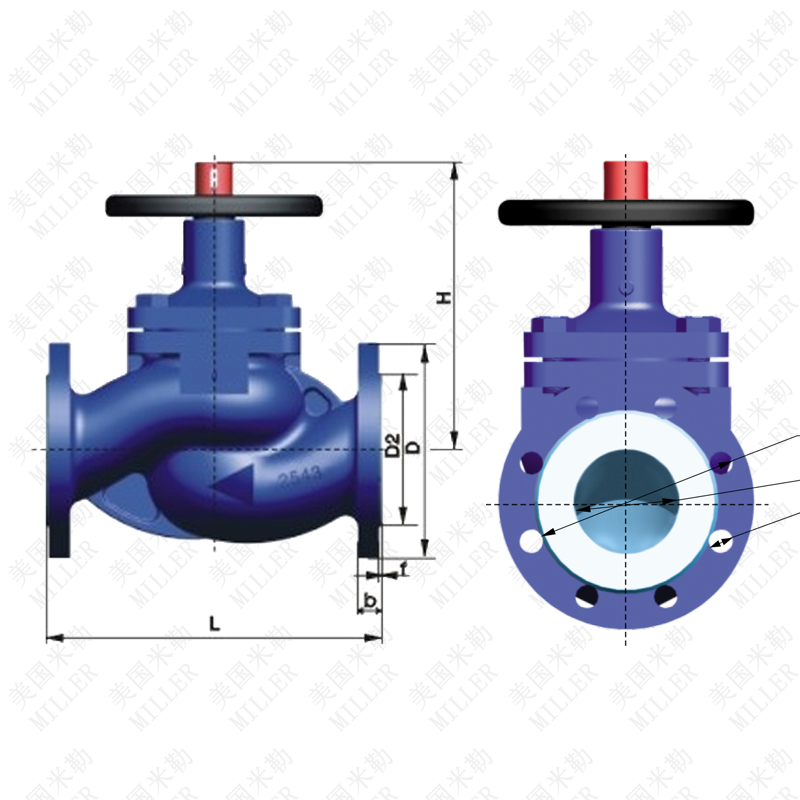

進口不銹鋼波紋管截止閥連接尺寸

PN16
口徑
DN
主要連接尺寸
總長L
外圓D
中心D1
水介D2
法蘭厚b
水介厚f
n-.d
15
130
95
65
45
16
2
4-14
20
150
105
75
58
18
2
4-14
25
160
115
85
68
18
2
4-14
32
180
140
100
78
18
2
4-18
40
200
150
110
88
18
3
4-18
50
230
165
125
102
20
3
4-18
85
290
185
145
122
20
3
4-18
80
310
200
16o
138
20
3
8-18
100
350
220
180
158
20
3
8-18
125
400
250
210
188
22
3
8-18
150
480
285
240
212
22
3
8-22
200
800
340
295
288
24
3
12-22
PN 25
15
130
95
85
45
16
2
4-14
20
150
105
75
58
18
2
4-14
25
160
115
85
68
18
2
4-14
32
180
140
100
78
18
2
4-18
40
200
150
110
88
18
3
4-18
50
230
185
125
102
20
3
4-18
65
290
185
145
122
22
3
8-18
80
310
200
160
138
24
3
8-18
10o
350
235
190
162
24
3
8-22
125
400
270
220
188
28
3
8-28
150
480
300
250
218
28
3
8-26
200
600
360
310
278
3o
3
12-26
PN 40
15
130
95
85
45
16
2
4-14
20
150
105
75
58
18
2
4-14
25
160
115
85
68
18
2
4-14
32
180
140
100
78
18
2
4-18
40
200
150
110
88
18
3
4-18
50
230
165
125
102
20
3
4-18
85
290
185
145
122
22
3
8-18
80
310
200
160
138
24
3
8-18
100
350
235
190
162
24
3
8-22
125
400
270
220
188
26
3
8-26
150
480
30o
250
218
28
3
8-26
200
600
375
320
285
34
3
12-30
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA
Miller VALVE GATE
INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒進口波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
